镀锡铜自闭合编织EMI屏蔽套管

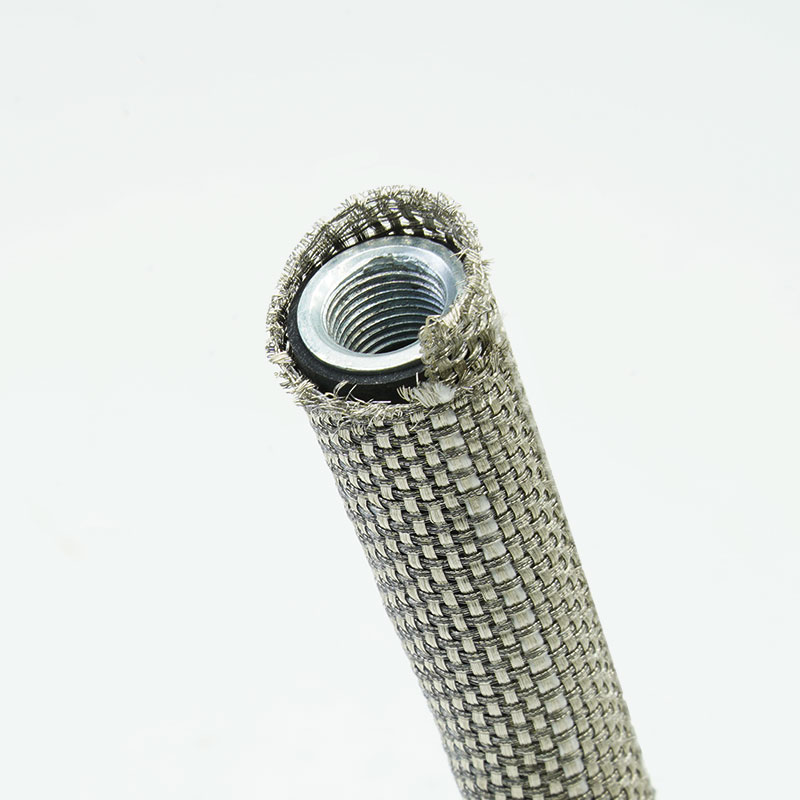

MJ FLEX MBS-TC-S 是一款可开启的屏蔽套管，采用镀锡铜编织结构，具有自闭合重叠功能。它可从侧面安装到已完成的电缆组件周围，并提供导电金属层，用于电磁干扰控制和屏蔽层粘合。镀锡层有助于保护铜表面免受氧化，并支持焊接或机械夹紧式端接。

  • 材料 :

    Tinned Copper Wire+PPS

  • 工作温度 :

    -40℃~ +150℃

  • 易燃 :

    Self-extinguishing

  • 标准色 :

    Natural silver color

  • 认证 :

    Rohs,Reach

  • 最小起订量 :

    500 M

  • 为什么选择 MBS-TC-S 自闭合式电磁屏蔽套管？

    • 构建可靠的导电屏蔽层

    镀锡铜编织层为敏感电缆组件提供了一层坚固的导电层。

    • 无需重新布线即可改造

    自闭式分体型材是在连接器和分支管就位后安装的。

    • 支持可靠接地

    金属编织层可以通过适当的端接方式连接到后壳、夹具或接地外壳上。

    • 提高终端耐久性

    镀锡层比裸铜具有更好的表面抗氧化性和可焊性。



    主要特点

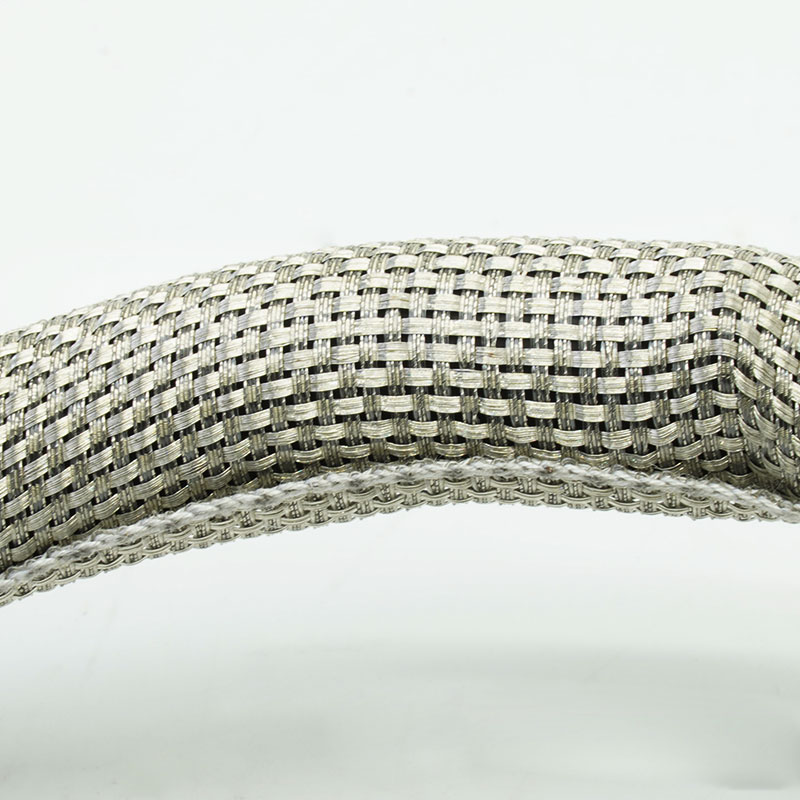

    1.镀锡铜编织物

    结合了铜的导电性和镀锡保护层。

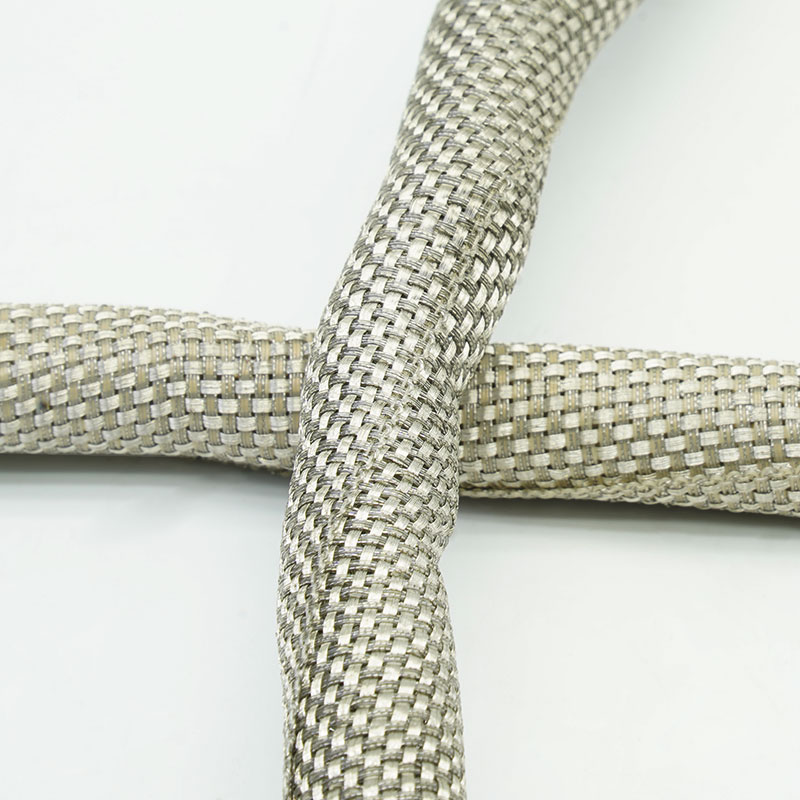

    2. 自闭合式环绕结构

    在限定的束状范围内保持导电覆盖。

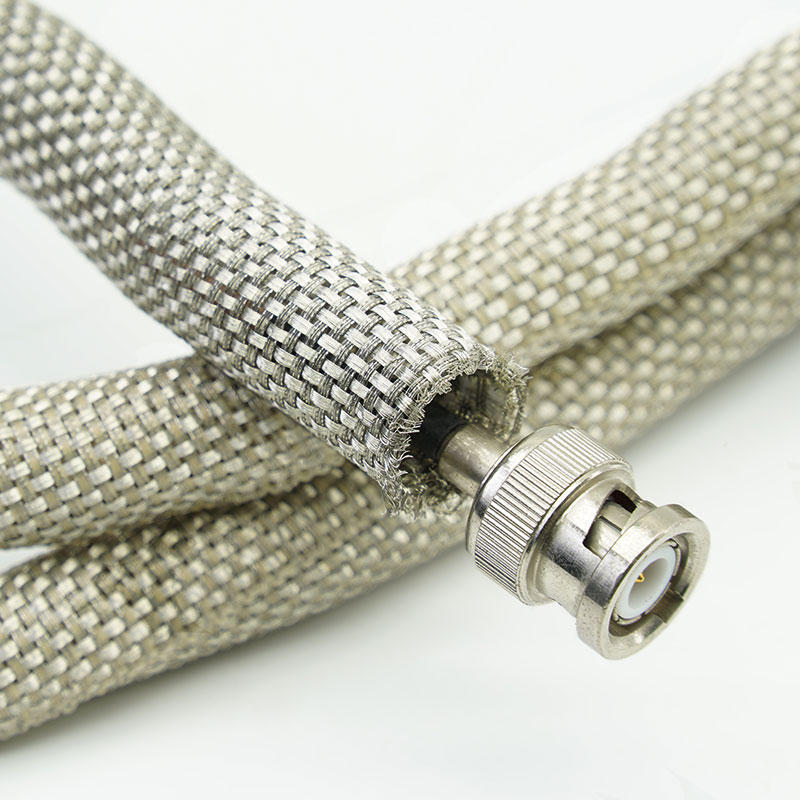

    3. 侧入式安装

    无需拆卸端子即可安装到已完成的线束上。

    4. 接地和连接能力

    支持与导电设备结构进行低阻抗连接。

    5. 柔性金属结构

    跟随电缆弯曲和线束轮廓的变化。

    6. 电磁干扰和射频干扰屏蔽支持

    有助于减少设计合理的组件中的辐射干扰。

    7. 定制导电结构

    可以查看线径、覆盖范围、重叠部分、尺寸和成品长度。



    技术数据

    材料镀锡铜和PPS
    建造自闭合式分体金属编织
    盾牌保障项目特定的编织覆盖
    标准外观金属铜色调
    重叠≥35%
    工作温度-40℃~+125℃
    易燃自熄
    屏蔽效能≥75 dB (30 MHz-3GHz)，符合 GB/T 30142-2013 标准。
    标准色自然银色
    合规文件RoHS、REACH
    切削刀具剪刀
    供应格式卷材或切段

    规格
    零件编号
    ID
    （毫米）
    OD
    （毫米）
    展开宽度
    （毫米）
    包装
    长度
    （米/卷轴）
    MBS-TC-006-TC-S
    		6±28±229±3100
    MBS-TC-008-TC-S
    		8±210±240±5100
    MBS-TC-010-TC-S
    		10±212±250±5100
    MBS-TC-013-TC-S
    		13±213±263±5100
    MBS-TC-016-TC-S
    		16±216±277±550
    MBS-TC-019-TC-S
    		19±219±293±525
    MBS-TC-025-TC-S
    		25±225±2122±525
    MBS-TC-032-TC-S
    		32±232±2156±525
    MBS-TC-038-TC-S
    		38±238±2185±525
    典型应用
    工业控制系统
    屏蔽靠近驱动器、接触器和电机布线的传感器、编码器和通信电缆。
    汽车和电动汽车电子产品
    为开关设备附近的低压信号和通信线束增加可用的屏蔽层。
    机器人和伺服设备
    保持反馈和控制线路周围的导电覆盖，便于维修。
    电力电子和测试系统
    支持转换器、逆变器和实验室设备周围的电缆与外壳的连接。
    接地设备互连
    提供柔性导电套管，适用于屏蔽连续性和机械访问都很重要的场合。

    如何选择

    明确捆绑范围、所需安装覆盖范围、频率范围、电阻或连接目标以及端接方式。具体说明连接器几何形状、弯曲半径、移动范围、预期电流和环境。屏蔽性能很大程度上取决于连续的周向接触、重叠和接地；应将套管作为整个EMC组件的一部分进行评估。



    可提供定制服务

    标称尺寸和重叠 - 与实际捆绑范围和覆盖目标相匹配。

    编织密度和纤维结构 - 根据柔韧性、重量和屏蔽性能的优先考虑进行调整。

    切割长度和树枝准备 - 项目特定部件在图纸审核后提供。

    标识和包装——标签、卷轴、套件和OEM包装可根据协议提供。



    测试与合规性

    对于已确认的结构，可能提供 RoHS 和 REACH 等材料声明。屏蔽效能、直流电阻、电流容量、腐蚀性能和温度性能需要产品特定的数据。最终的 EMC 和电气合规性必须在客户组装的组件及其端接系统上进行验证。



    质量保证

    材料控制——对镀锡铜线的成分和表面状况进行验证。

    编织结构检查——监测覆盖率、线股状况和重叠一致性。

    闭合和贴合度检查 - 在代表性束径上检查自闭合性能。

    电气释放检查 - 可在最终包装前指定进行连续性或电阻测试。

    常见问题解答

    01. 套管应该如何终止？
    使用适合频率范围的低阻抗方法，最好与连接器或外壳进行周向接触。
    02.自闭合式编织物适合用于树枝吗？
    是的。电缆出口周围可能会局部开路，但必须保持重叠和接地连续性。
    03.它是否具有通用的屏蔽效能值？
    不。结果会因频率、覆盖范围、安装直径、接缝和端接质量而异。



    索取样品或报价

      请提供电缆直径范围、目标频率范围、接地方式、安装环境、成品长度和数量。MJ FLEX 将审核您的方案，并推荐合适的样品或报价配置。
