EN45545阻燃PET可扩展编织网电缆套管

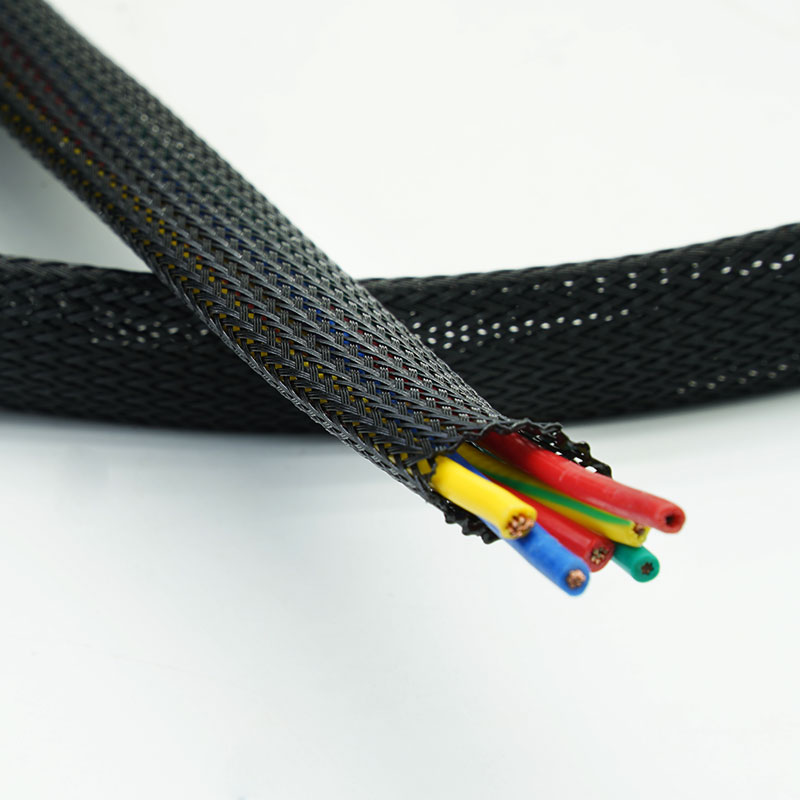

MJ FLEX BRS-PET-FR-EN45545 是一款阻燃型可膨胀 PET 套管，专为铁路布线和车载电气设备而开发。该产品符合 EN 45545-2 R22 和 R23 标准，危险等级为 HL3。其开放式编织层可膨胀覆盖连接器，并保护线束免受日常磨损。报告覆盖范围必须与订购的尺寸和结构相匹配。

  • 材料 :

    PET Monofilament

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    EN 45545-2 R22/R23 HL3

  • 标准色 :

    Black

  • 认证 :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • 最小起订量 :

    1 Spool

  • 为什么选择 BRS-PET-FR-HL3？

    • 满足铁路消防要求

    支持符合 EN 45545-2 R22 和 R23 HL3 标准的参考结构项目。

    • 保护已接线的线束

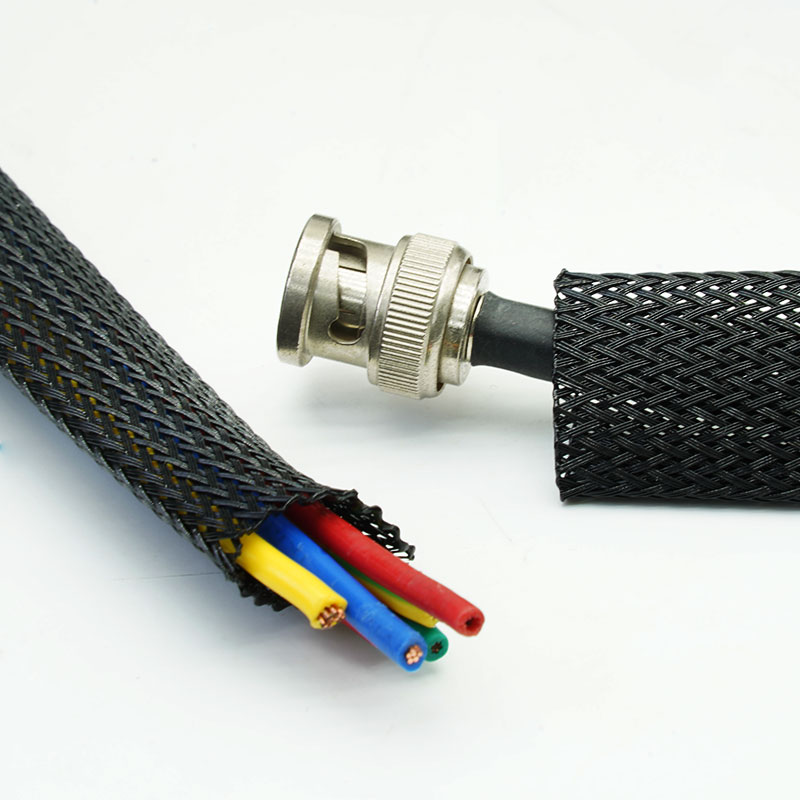

    可扩展编织层可直接套在连接器上，无需分体式套管。

    • 降低审批不确定性

    在订单确认之前，可以将测试文件与拟建工程进行比对。

    • 兼顾合规性和电缆保护

    这款轻巧的套管集阻燃性能、耐磨保护和有序走线功能于一体。



    主要特点

    1. EN 45545-2 R22 和 R23 HL3
    参考建筑满足了铁路危险等级的严格要求。
    2.阻燃PET单丝
    兼顾可控火焰行为和实用安全带保护。
    3. 可扩展连接器直通
    可容纳端子和变化的线束直径。
    4. 耐磨开放式编织
    有助于减少机柜、车辆和设备模块中的夹克磨损。
    5. 轻便灵活的覆盖层
    绕过弯道的路径设计，无需使用笨重的刚性导管。
    6. 可用热刀切割
    允许密封端面，以便更整洁地组装。
    7. 文档支持
    相关报告和材料声明可供查阅。



    技术数据

    材料阻燃PET单丝
    建造可扩展编织
    工作温度-40°C 至 +150°C
    熔点240±10°C
    易燃EN 45545-2 R22/R23 HL3
    耐磨性中等的
    壁厚0.65 ± 0.05 毫米
    标准色黑色；其他颜色可按需定制
    认证符合 RoHS、REACH、无卤素标准，并符合 EN 45545-2 标准
    无卤素是的
    抗紫外线是的
    切削刀具热刀

    规格
    零件编号
    平面宽度(W)
    扩展范围（毫米）
    墙
    厚度
    （毫米）
    包装
    长度
    （米/卷轴）
    英寸
    mm
    小型的）
    最大值（0）
    BRS-PET-003-BK-FR-HL3
    1/8”
    		316
    0.65±0.05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4英寸
    		639
    0.65±0.05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16英寸
    		8512
    0.65±0.05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8”
    		10717
    0.65±0.05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2”
    		12820
    0.65±0.05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0.65±0.05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16英寸
    		181229
    0.65±0.05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4”
    		201432
    0.65±0.05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0.65±0.05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4英寸
    		322050
    0.65±0.05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0.65±0.05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4英寸
    		453575
    0.65±0.05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0.65±0.05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0.65±0.05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0.65±0.05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0.65±0.05
    		50
    ● 注： 扩展范围描述的是几何性能，而非最佳连续工作点。选择接近最大扩展范围会增加编织网开口，减少表面覆盖率并缩短安装长度。

    典型应用
    铁路车辆内部
    在满足特定铁路防火要求的同时，保护乘客区域的线路。
    驾驶室和控制面板
    在狭小的电气空间内整理信号和控制线路。
    门、照明和暖通空调系统
    减少穿过车载设备的移动或可维修线束的磨损。
    铁路电气柜
    隔离并保护电源线、通信线和辅助线束。
    铁路基础设施设备
    当项目规范要求进行参考测试时，支持轨道旁或车站设备中的电缆保护。



    如何选择

    确认所需的要求集、危险等级、束体直径、最大连接器尺寸、工作温度和安装位置。EN 45545-2 与 VW-1、UL 94 V-0、ECE R118 或 FMVSS 302 不兼容。设计批准前，请索取报告匹配证明。



    可提供定制服务

    • 直径和膨胀 - 与电缆束和连接器穿线口相匹配。

    • 剪裁长度 - 使用热刀切割出符合约定公差的零件。

    • 鉴别 - 项目、批次和报表参考标签。

    • 包装 - 可定制卷筒长度、纸箱和自有品牌。



    测试与合规性

    所述结构符合 EN 45545-2 R22 和 R23 标准 HL3 等级。此声明仅适用于受测材料和结构，并不认证整个线束或车辆。如有需要，可提供 RoHS、REACH 和无卤素相关文件。

    质量保证

    • 受控阻燃原材料 - 使用前已对经认证的阻燃PET进行验证。

    • 编织物检查 - 监测直径、覆盖率和断丝情况。

    • 可追溯性 - 保留物料和生产批次信息以进行订单跟踪。

    • 文件核实 - 将报告和声明与所提供的施工情况进行核对。



    质量和供应保证

    可通过经批准的零件编号、批次识别、尺寸检验、卷筒标签、保存的生产记录和约定的变更通知来控制批量供应。材料配方、纤维、编织结构、颜色、关键工艺或生产地点的变更，如果可能影响已批准的铁路证据，则应在实施前进行审查。

    常见问题解答

    01. 所有尺寸都符合 HL3 标准吗？
    报告涵盖范围必须根据所要求的尺寸和结构进行确认。
    02. EN 45545 与 VW-1 相同吗？
    不，他们使用不同的测试方法和验收标准。
    03. 它能越过连接器吗？
    是的，在其设计扩展范围内。
    04. 是否有相关报告？
    相关报告可在施工确认后提供。



    索取样品或报价

    请提供线束直径、最大连接器尺寸、工作环境、所需测试标准、切割或包装要求以及预估数量。MJ FLEX 将推荐合适的结构，并安排样品或报价。
