聚酯纤维编织分体式电缆缠绕套管

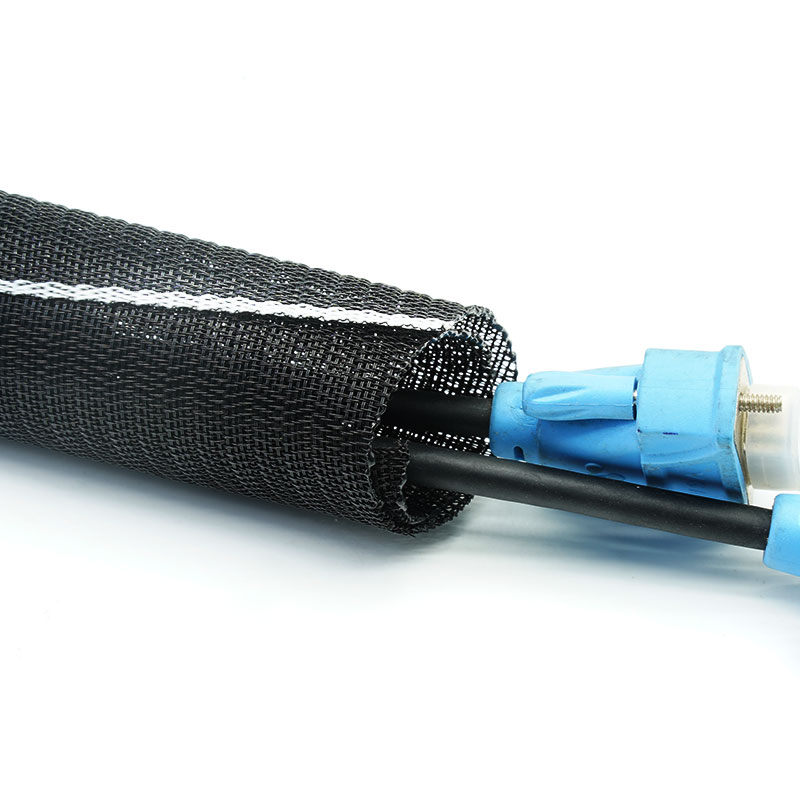

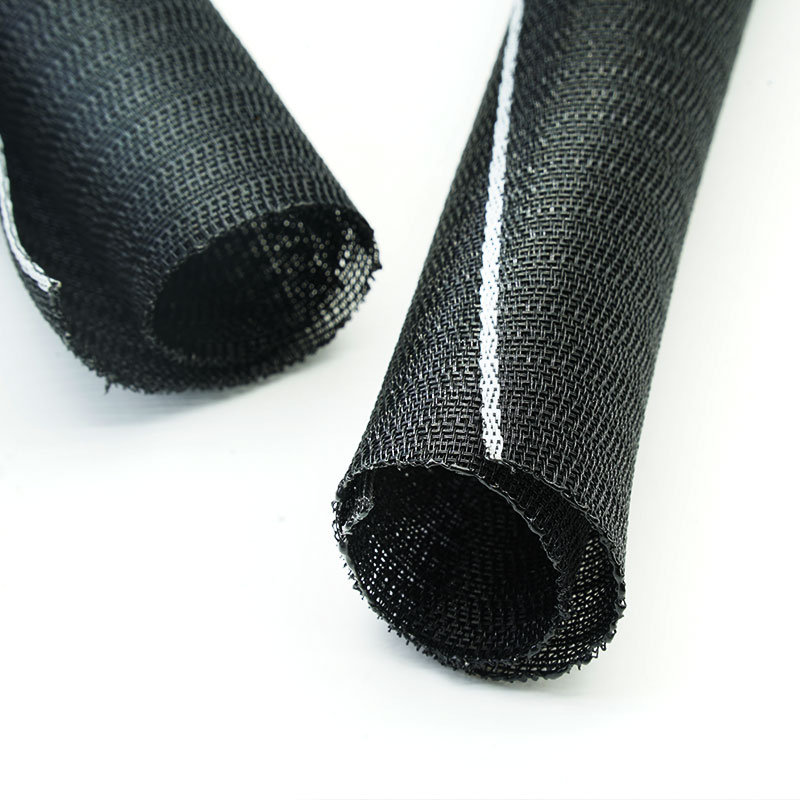

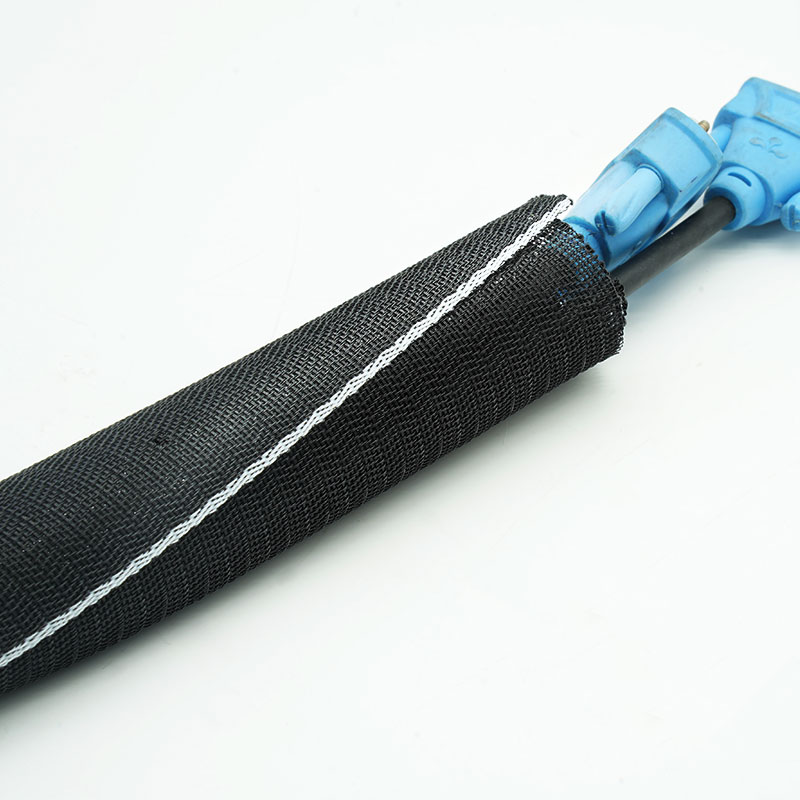

MJ FLEX STW-PES 是一款完全由聚酯纱线编织而成的分体式电缆护套。柔软的纺织结构包裹着组装好的线束，保护电缆护套免受日常摩擦，并方便分支和维修人员的检修。它用途广泛，适用于对阻燃或耐高温性能要求不高的车辆内饰、机械和电气设备。

  • 材料 :

    Polyester

  • 工作温度 :

    -40℃~ +125℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    DIN5510

  • 标准色 :

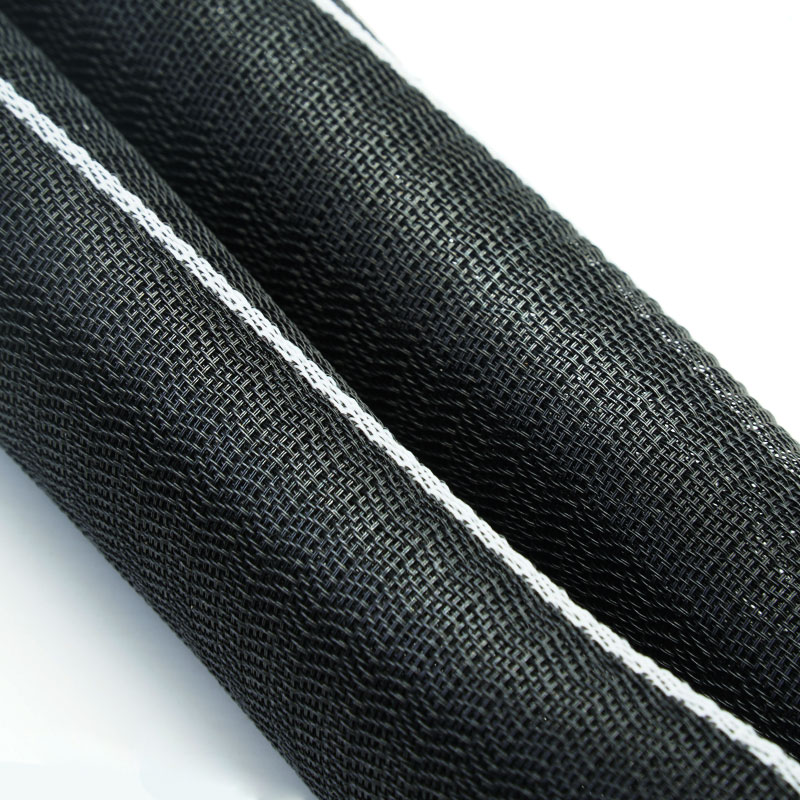

    Black with a white identification stripe

  • 认证 :

    Rohs,Reach

  • 最小起订量 :

    500 m

  • 为什么选择STW-PES分体式织机？

    1. 提供柔软的全聚酯纤维覆盖层

    这种编织物在电缆周围形成一致的接触面。

    2.改造现有安全带

    分体式型材安装无需拆卸连接器。

    3.整理混杂的线缆束

    柔性包装材料包含不规则的金属丝和分支。

    4. 简化维护工作

    套管重新打开以便进行检查和更换电缆。



    主要特点

    1. 全涤纶纱线结构

    提供轻质纺织品保护。

    2. 编织式分体包裹设计

    从侧面安装。

    3. 软接​​触面

    保护电缆护套和附近的面板。

    4. 柔性电缆敷设

    跟随弯曲和束状变化。

    5. 可访问的分支

    允许本地电缆出口。

    6. 通用耐磨防护

    减少日常摩擦和刮擦。

    7. 定制OEM供应

    可以查看尺寸、长度、颜色和包装。



    技术数据

    材料聚酯纤维
    建造编织裂式织机
    重叠≥35%
    工作温度-40°C 至 +125°C
    熔点240±10°C
    易燃DIN5510
    标准色黑色，带有一条白色识别条纹
    符合RoHS标准是的
    符合Reach标准是的
    无卤素是的
    抗紫外线是的
    切削刀具刀片或热刀
    供应卷材或切段

    规格
    零件编号
    ID
    （毫米）
    展开宽度
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    STW-PES-005-BK
    5
    25±4
    		46100
    STW-PES-008-BK
    8
    40±4
    		69100
    STW-PES-010-BK
    10
     45±4
    		811100
    STW-PES-013-BK
    13
     65±5
    		121550
    STW-PES-016-BK
    16
    77±5
    		1518100
    STW-PES-019-BK
    19
       97±5
    		1822100
    STW-PES-025-BK
    25
      125±7
    		232650
    STW-PES-029-BK
    29
         145±7
    		283050
    STW-PES-032-BK
    32
        164±7
    		293425
    STW-PES-038-BK
    38
        185±10
    		354025
    STW-PES-050-BK
    50
       243±10
    		485225
    ● 注： 根据实际线束直径选择尺寸，并确保安装后至少有 35% 的重叠。

    典型应用
    汽车内饰
    整理仪表板、座椅和装饰条后面的线路。
    工业机械
    保护框架和面板周围的控制电缆。
    电气柜
    内部包含电线，同时保留故障排除通道。
    家用电器
    保护内部导线免受外壳接触。
    办公及电子设备
    打造整洁、易于维护的线缆束。

    如何选择

    测量线束范围，并包含分支和连接件。选择足够的重叠长度，以确保弯曲处也能牢固覆盖。提供耐磨性、抗移动性、耐温性、耐液体性和外观要求。如有需要，请选择专用的阻燃、耐高温或抗紫外线等级线束。



    可提供定制服务

    直径和重叠部分——与电缆束相匹配。

    织物密度——根据覆盖性和手感进行调整。

    切割长度和端部 - 已准备好的部件，并已达成一致的表面处理。

    颜色和包装——可提供项目标签、包装袋和OEM纸箱。



    测试与合规性

    标准型STW-PES是一种通用型聚酯纺织套管。未经数据支持，请勿标注阻燃、紫外线、耐高温或降噪等级。对于已确认的材料，可提供适用的RoHS、REACH和卤素相关文件。



    质量保证

    涤纶纱线质量控制——材料和颜色均经过验证。

    织物质量检验——检查覆盖率、边缘和污染情况。

    尺寸验证——尺寸、重叠部分和长度均已确认。

    最终放行——检查标签、数量和包装。

    常见问题解答

    01. STW-PES 与 175 C 版本相同吗？
    不。当需要经批准的高温结构时，请使用 STW-PET-HT。
    02. 它可以安装在连接器上吗？
    是的。分体式贴膜是从侧面安装的。
    03. 可以提供定制颜色吗？
    是的，视纱线供应情况和最低起订量而定。



    索取样品或报价

    请提供捆绑范围、安装环境、所需性能、切割长度和数量。MJ FLEX 将推荐合适的方案并安排样品或报价。
