175°C高温汽车用自闭合织物线套管

当线束上已有连接器和分支点时，分体式线套非常有用。然而，在高温安装环境中，线套边缘也必须始终包裹住电线。如果开口扩大，部分线束可能会暴露在外。

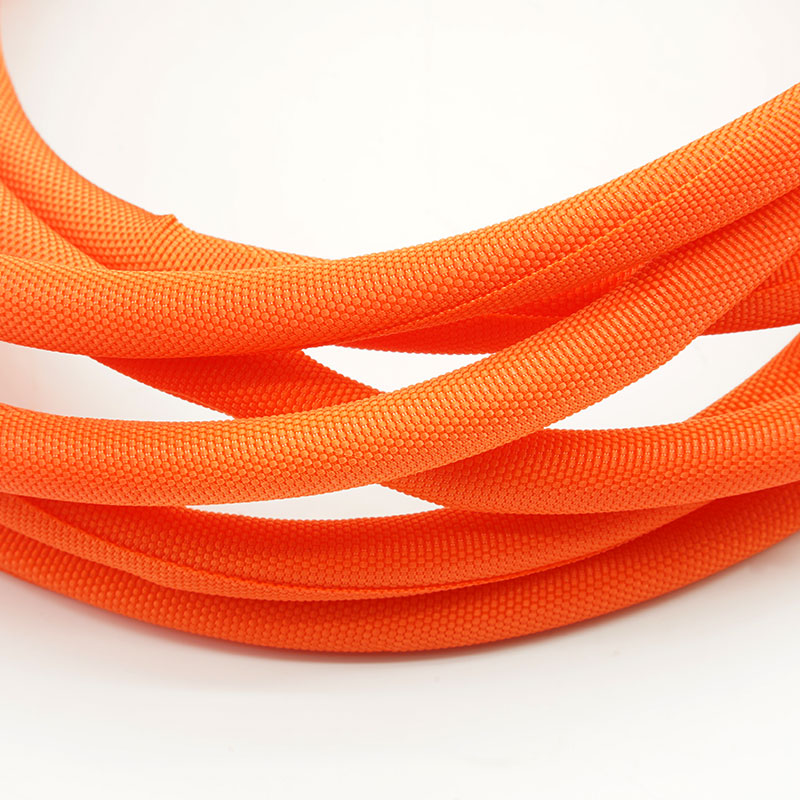

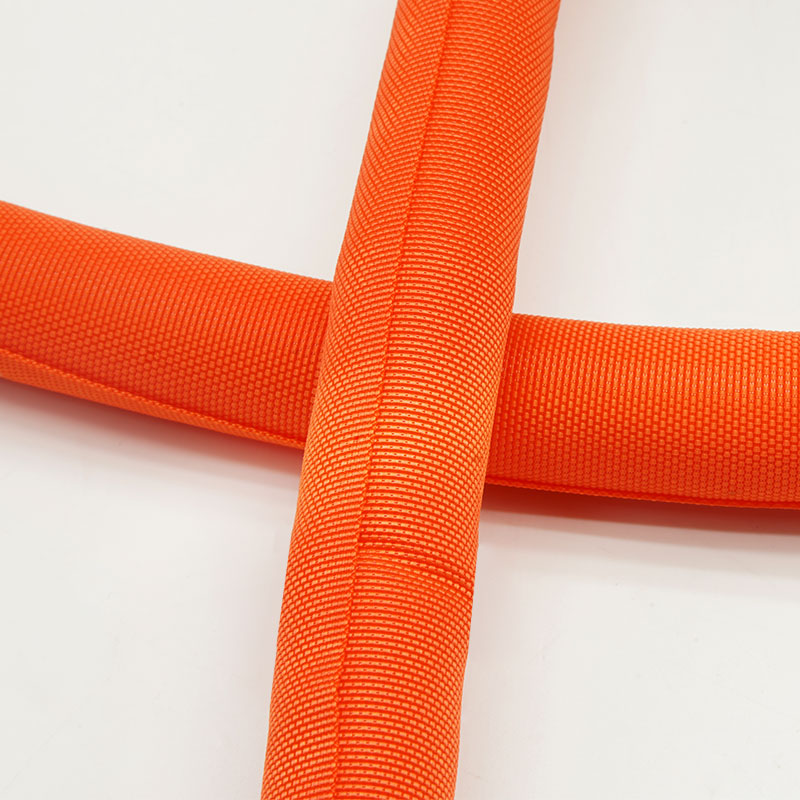

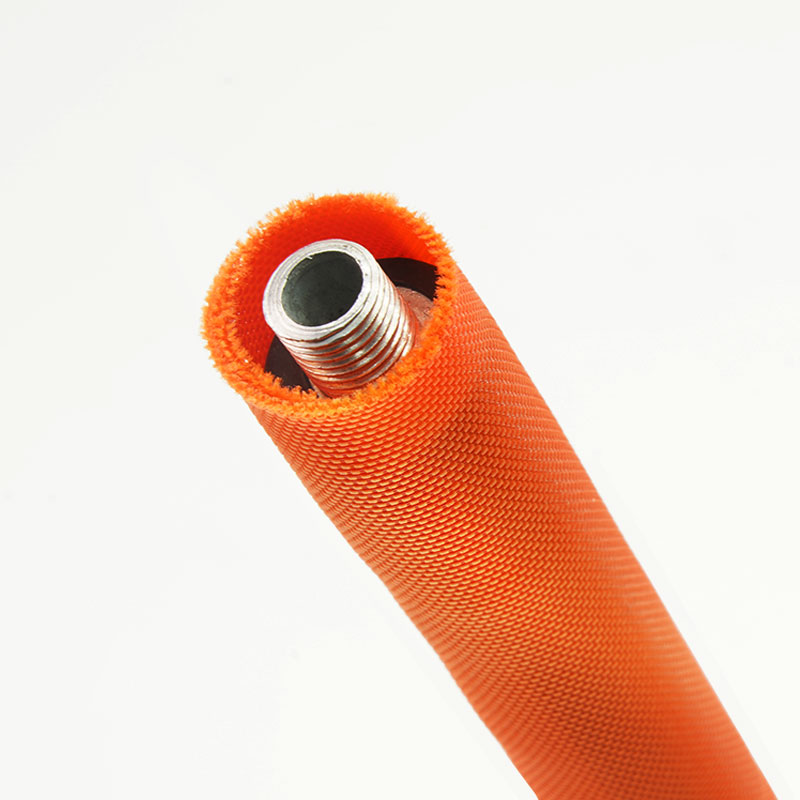

STW-PET-HT 是一款自闭合式织物线套管，专为在 175°C 高温下保持闭合状态而设计，不会打开或变形。它可以套在已组装好的线束上，因此适用于对安装便捷性和高温下闭合性都有要求的汽车线束布局。

  • 材料 :

    PET Multifilament+Monofilament

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    UL 94 V-0,VW-1

  • 标准色 :

    Orange

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    500m

  • 为什么选择 STW-PET-HT 编织包裹式套管？

    这款袖套的主要选择问题并非仅仅在于面料是否耐热，而在于成品袖套在受热情况下是否仍能有效覆盖安全带。

    STW-PET-HT 通过其自闭合结构解决了这一问题。其开口设计允许将套管安装在现有线路上，而其闭合性能有助于在 175°C 的高温下保持开口闭合。



    主要特点

    1. 175°C时的闭合曲线

    该套筒的设计使其在规定的温度下不会打开或张开。

    2. 跨越分割线的覆盖范围

    包边有助于遮盖电线，否则开口可能会使电线暴露出来。

    3. 在已组装好的线束上进行安装

    将套管套在电线上，无需拆卸端子或连接器。

    4. 便于后续更改

    分体式结构便于安装和返工。

    5. 织物结构

    为汽车线束布线提供纺织套管。

    6. 沿安全带的灵活贴合

    沿着路由路径，包括弯曲和方向改变。

    7. 项目特定尺寸

    套管尺寸可根据线束实际直径和安装条件进行选择。



    技术数据

    材料PET复丝+单丝
    主要特点在175°C下保持闭合状态，不打开或扩散
    重叠≥35%
    工作温度-40°C 至 +150°C
    熔点240±10°C
    易燃UL94V0，FMVSS302
    耐磨性请参阅 ISO6722
    抗老化能力请参阅 ISO6722
    液体阻力请参考 GMW14327
    标准色橙子
    认证符合RoHS、REACH标准，不含卤素
    无卤素是的
    切削刀具刀片或热刀

    规格
    零件编号
    标称尺寸
    （毫米）
    展开宽度
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    STW-PET-003-OR-HT
    Φ3
    25±2
    		24100
    STW-PET-005-奥利弗
    Φ5
    29±2
    		46100
    STW-PET-006-奥利弗
    Φ6
     34±2
    		47100
    STW-PET-008-奥利弗
    Φ8
      46±2
    		610100
    STW-PET-010-奥利弗
    Φ10
       55±2
    		811100
    STW-PET-013-奥利弗
    Φ13
       65±2
    		1215100
    STW-PET-016-奥利弗
    Φ16
    77±2
    		1518100
    STW-PET-019-奥利弗
    Φ19
        104±5
    		182050
    STW-PET-025-奥利弗
    Φ25
        125±5
    		232625
    STW-PET-029-奥利弗
    Φ29
         145±5
    		273125
    STW-PET-032-奥利弗
    Φ32
        164±5
    		303425
    STW-PET-038-奥利弗
    Φ38
        183±5
    		374025
    STW-PET-050-奥利弗
    Φ50
       243±8
    		485225
    ● 注： 根据实际线束直径选择尺寸，并确保安装后至少有 35% 的重叠。

    典型应用
    高温区域附近的线路
    对于受热导致闭合性能成为问题的线束部分，STW-PET-HT 有助于保持套管包裹在电线上。
    预装配汽车线束
    连接器和分支管可能会妨碍将连续管穿过线束。分体式设计允许在组装完成后进行安装。
    需要检查或返工的线束部分
    这种环绕式设计无需切开永久封闭的管子即可进行布线。
    有弯道和直径变化的路线
    在选择尺寸时应检查这些区域，以确保套管在整个路径上保持适当的覆盖。

    如何选择

    首先测量线束的外径，然后确定其最宽处、弯曲处、分支处和连接器位置。请告知我们套管将暴露于高温环境的部位、预期温度以及暴露时间。这些细节有助于我们检查尺寸，并确认其标明的温度性能是否符合应用需求。



    可提供定制服务

    MJ FLEX 可以与您讨论尺寸、切割长度、颜色和包装要求。如需定制，请提供线束图纸或直径范围、每根线束所需的套管长度、年需求量以及任何指定的温度测试条件。



    测试与合规性

    温度和密封性能方面的声明应与所提供的特定STW-PET-HT结构的测试结果相符。如果您的项目需要特定的热老化时间、阻燃测试或符合汽车行业标准，请在审批前告知我们相关要求，以便我们审核相应的证据。



    质量保证

    经批准的样品和规格说明将作为生产参考。关键检查项目应包括套管尺寸、外观以及成品套管是否能紧密贴合约定的线束直径。任何项目特定的 175°C 验收测试均应在经批准的规格说明中明确规定。

    常见问题解答

    01. STW-PET-HT 与标准分体式织物套管有何不同？
    它的独特之处在于，自闭合开口在 175°C 时保持关闭状态，而不是张开。
    02. “175°C”是指套筒可以在该温度下连续工作吗？
    它描述了175°C下的密封性能。允许的暴露时间和连续工作温度必须根据相关规范和测试条件进行确认。
    03. 连接器安装完毕后还能安装吗？
    是的。这种分体式结构使得套筒可以缠绕在组装好的安全带上。
    04. 您需要哪些信息才能推荐合适的尺码？
    请提供线束直径范围、最宽点、布线细节以及任何暴露于高温的区域。



    索取样品或报价

    请将您的线束直径、应用图纸、预期温度和暴露时间发送给 MJ FLEX。我们将审核适配要求，并推荐 STW-PET-HT 尺寸供您评估。
