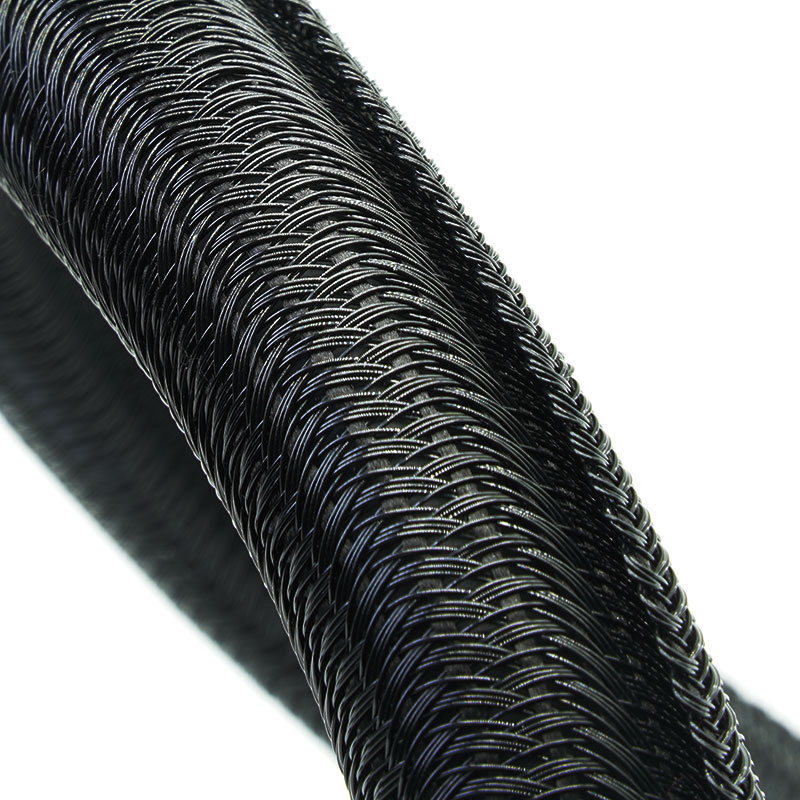

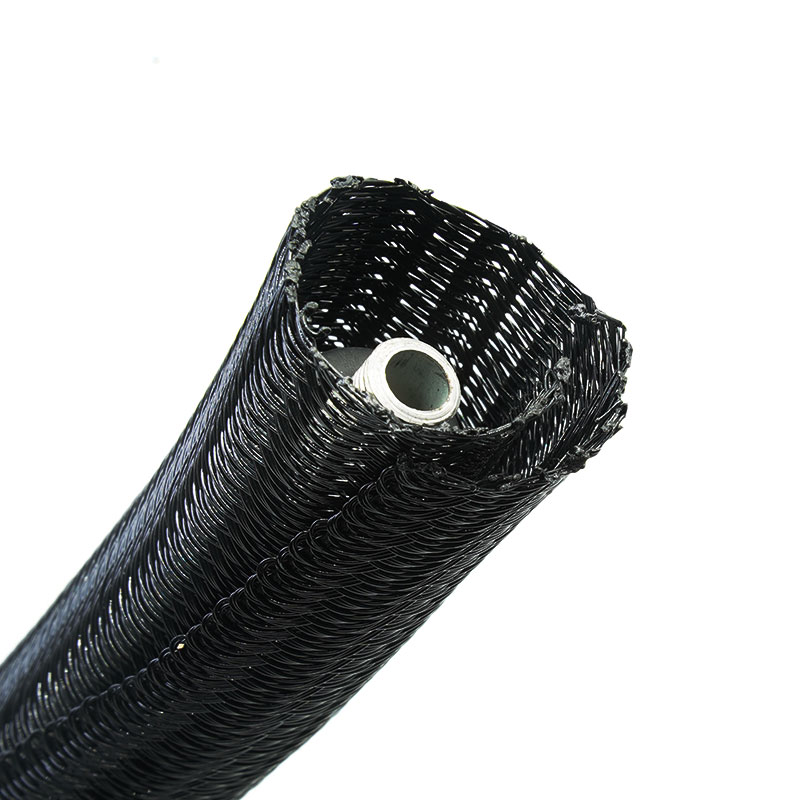

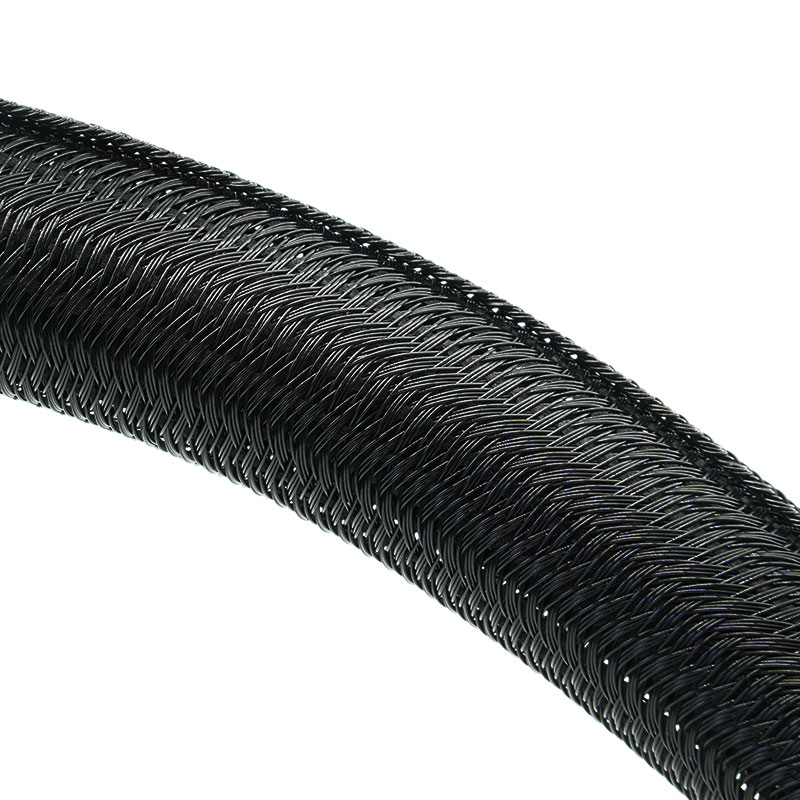

自缠绕式分体编织电缆套管

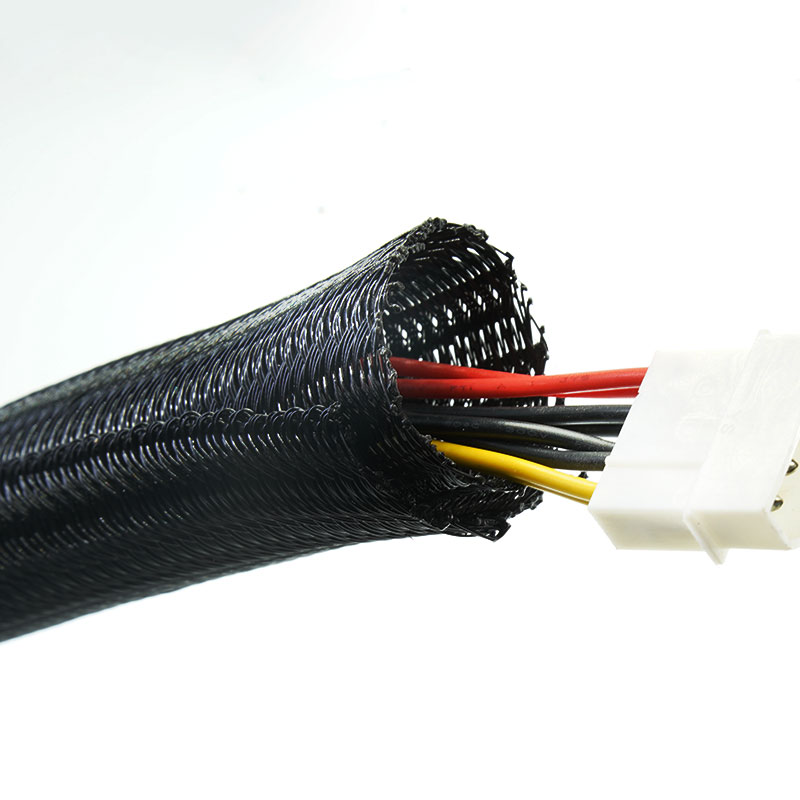

MJ FLEX SBW-PET 是一款分体式编织电缆套管，专为需要快速安装和反复维护的线束而设计。其自缠绕结构无需断开端子或连接器即可紧密包裹线束。该套管可贴合弯曲形状，适应线束直径的轻微变化，并有助于在机械、电气设备和车辆内部保持电缆的整齐有序。

  • 材料 :

    PET Monofilament +Multifilament

  • 工作温度 :

    -40℃~ +125℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    FMVSS 302

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    1 spool

  • 为什么选择SBW-PET分体编织套管？

    1. 避免连接器拆卸

    分体式自缠绕设计可安装在成品线束周围，从而减少生产、升级和维修过程中的拆卸时间。

    2. 控制电缆磨损和紊乱

    PET编织层将散落的电线捆扎在一起，并减少电线与面板、外壳和附近组件的日常摩擦。

    3. 保持线路易于检修

    套管可局部打开，以便进行检查、分支或电缆添加，从而简化现场维护。

    4. 处理不断变化的捆扎形状

    套管可局部打开，以便进行检查、分支或电缆添加，从而简化现场维护。



    主要特点

    1. 易于改造安装

    无需拆卸连接器即可安装在已组装好的电缆束周围。

    2. 可操作的电缆接入

    自包裹结构在保持覆盖范围的同时，允许分支和后续维护。

    3. 轻质耐磨保护

    PET单丝编织层无需增加刚性导管即可保护电缆表面。

    4. 灵活的线束布线

    套筒沿曲线路径运动，并适应不规则的捆扎形状。

    5. 安全环绕式覆盖

    重叠式结构将线束包裹起来，有助于将各个电缆固定住。

    6. 可扩展捆绑容量

    这种灵活的开口可以适应安全带上适度的直径变化。

    7. 定制供应选项

    直径、颜色、切割长度、包装和标签均可根据生产审核进行定制。



    技术数据

    材料PET单丝和复丝
    建造自缠绕式分股编织
    重叠≥35%
    工作温度-40°C 至 +125°C
    熔点240±10°C
    易燃FMVSS 302
    耐磨性ISO 6722 10级，≥4,000次循环
    液体阻力参考编号：GMW14327
    标准色黑色的
    认证RoHS、REACH
    无卤素是的
    抗紫外线是的
    切削刀具热刀

    规格
    零件编号
    标称尺寸
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    SBW-PET-003-BK
    Φ3
    		24300
    SBW-PET-005-BK
    Φ5
    		36200
    SBW-PET-006-BK
    Φ6
    		47200
    SBW-PET-008-BK
    Φ8
    		610100
    SBW-PET-010-BK
    Φ10
    		811100
    SBW-PET-013-BK
    Φ13
    		121550
    SBW-PET-016-BK
    Φ16
    		151825
    SBW-PET-019-BK
    Φ19
    		182225
    SBW-PET-025-BK
    Φ25
    		232625
    SBW-PET-029-BK
    Φ29
    		283025
    SBW-PET-032-BK
    Φ32
    		293425
    SBW-PET-038-BK
    Φ38
    		354025
    SBW-PET-050-BK
    Φ50
    		465525
    ● 注： 根据实际线束直径选择尺寸，并确保安装后至少有 35% 的重叠。

    典型应用
    汽车内饰和通用车辆线束
    整理并保护仪表板、车门、座椅和内部设备周围的线路，有助于减少电缆磨损、电线松动和安装困难。
    工业机械和控制柜
    将机械和电气柜内的控制电缆、传感器电缆和电源线捆扎在一起，有助于防止电缆混乱、表面磨损和维护困难。
    机器人和自动化设备
    为沿弯曲或中等移动路径布线的电缆提供灵活的保护，有助于应对反复弯曲、电缆接触和复杂的布线。
    电器和电子组件
    使内部线路整齐地分组，并防止其与外壳、组件和锋利边缘接触，同时保持装配和检查的便利性。
    改造电缆整理和现场维护
    无需断开连接器即可在现有或已终止的电缆束周围进行安装，简化了升级、维修和电缆添加。
    规格

    如何选择

    测量成品线束外径在最小和最大点处的直径，包括连接器、分支和扎线位置。选择合适的套管，确保其在整个布线路径上有足够的重叠部分。此外，还需注明安装环境、磨损等级、所需维护频率、颜色、切割长度以及任何适用的阻燃性或行业标准。



    可提供定制服务

    MJ FLEX 提供从材料和结构选择到样品制作、包装和批量生产要求的 OEM 和 ODM 支持：

    • 颜色、裁剪长度和卷轴长度。

    • 编织密度和覆盖率。

    • 标签、条形码、套件组装和包装。

    • 样品、检验要求和证明文件。



    相关产品

    • SBW-PET-UV — 抗紫外线自缠绕编织套管

    • SBW-PET-FR-V0 — UL94 V-0 阻燃自缠绕套管

    • SBW-PET-FR-EN45545 — EN45545 铁路自闭合编织套管

    • SBW-PET-RR — 防啮齿动物分体编织套管

    常见问题解答

    01. 无需断开线束即可安装吗？
    是的。这种分体式结构包裹着组装好的束状物，适合改造安装。
    02. 安装后套管是否仍然可以触及？
    是的。它可以在局部打开进行检查、维修或添加电缆，但选择结构时应考虑反复搬运的情况。
    03. 标准版是否适用于经过认证的阻燃项目？
    当项目规范要求定义防火性能标准时，请使用相应的 VW-1、UL 94 V-0 或 EN 45545 版本。
    04. 如何选择合适的尺寸？
    请提供实际的线束外径范围，如果可能，请提供图纸或样品。MJ FLEX 可在生产前检查覆盖率和重叠情况。
    05. 应该怎么切？
    使用温控热刀封边，减少磨损。

    06. 是否可以定制颜色、长度和包装？
    是的。最小起订量和交货时间取决于颜色、尺寸、切割长度、标签、包装和检验要求。



    索取样品或报价

    为了提供准确的技术建议和报价，请提供以下信息：

     1. 最小和最大束直径。

    2. 最大连接器、分支或过渡尺寸。

    3. 所需的套管尺寸和安装长度。

    4. 工作温度和磨损点。

    5. 所需的阻燃性、耐磨性和合规性文件。

    6. 颜色、裁剪长度、标签和包装。

    7. 样品数量、订单数量和交货时间表。
