汽车用经编开口编织线束

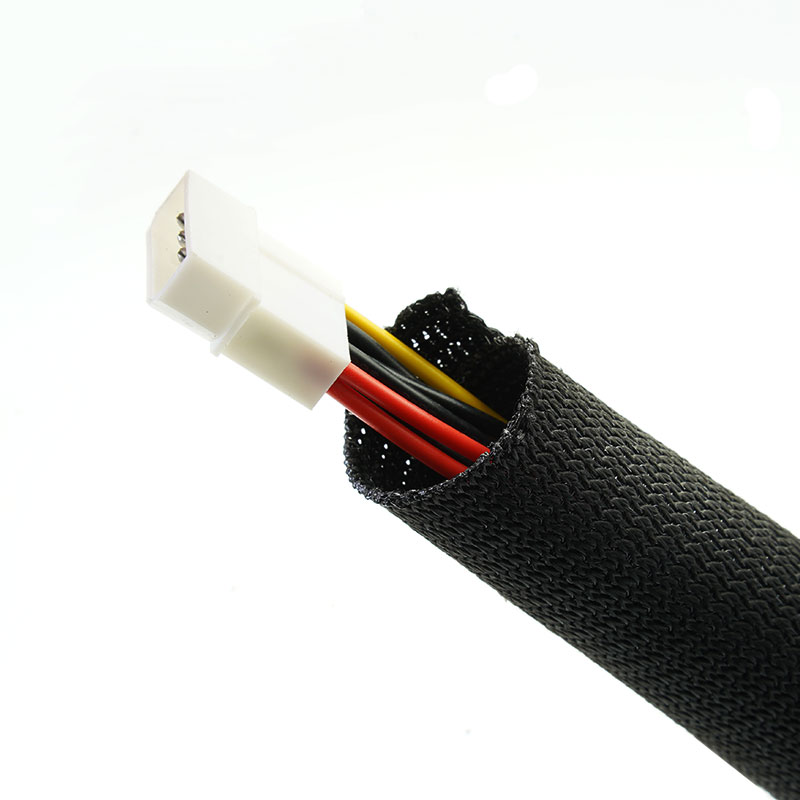

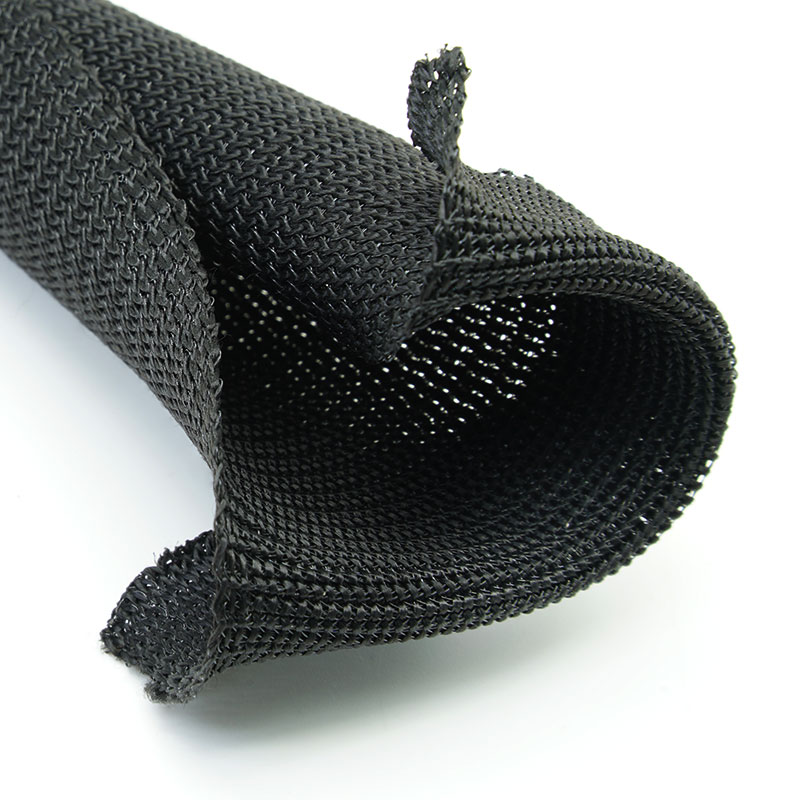

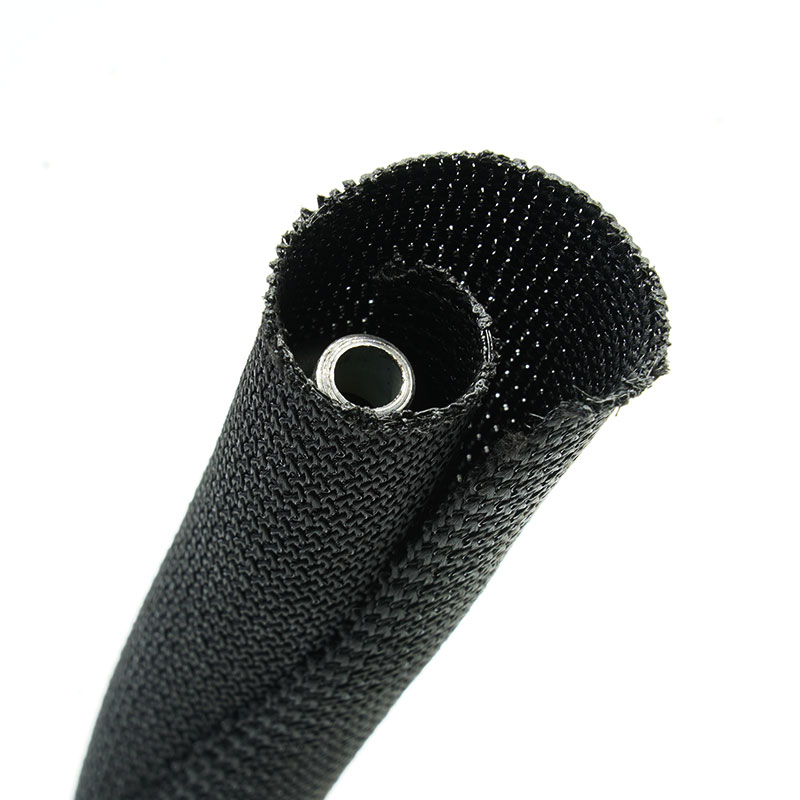

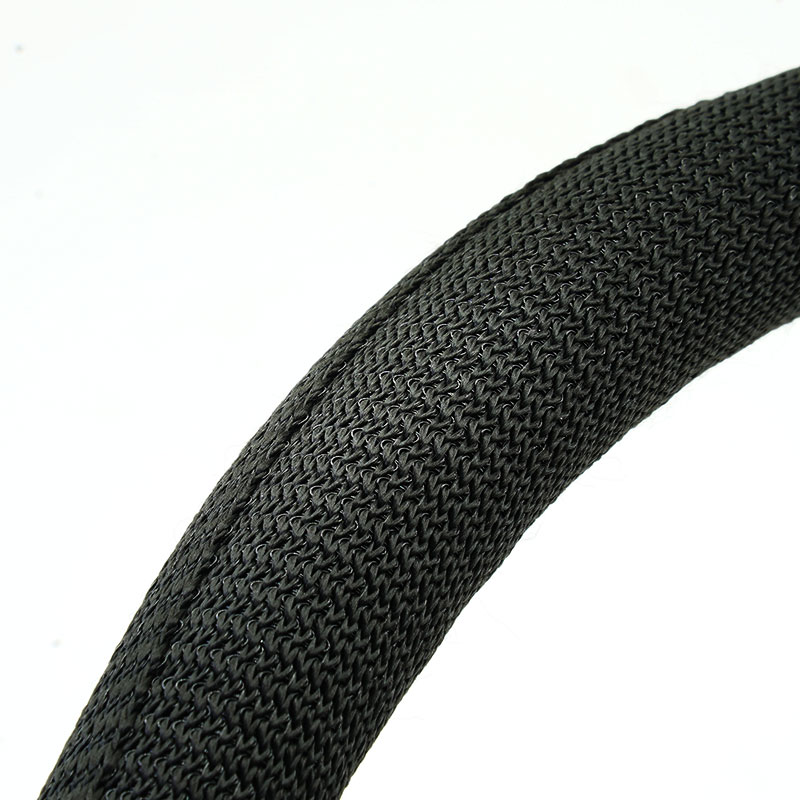

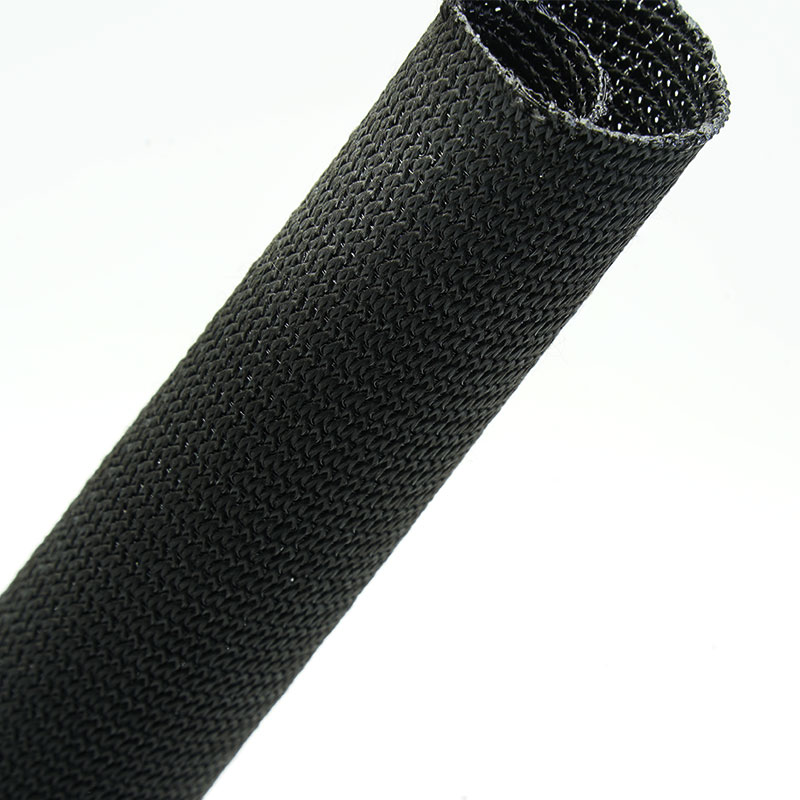

MJ FLEX STW-PET-W 是一款经编开口式线束护套，采用波浪形纹理设计，专为汽车线束保护而打造。其可打开的结构能够包裹已安装的线束，适应急弯并容纳分支点。其编织结构为室内和受保护的设备区域提供了一种比刚性导管更灵活的解决方案。

  • 材料 :

    PET Multifilament+Monofilament

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    UL94 V0,FMVSS302,GB8410-2006

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    500 m

  • 为什么选择 STW-PET-W 编织分体式织机？

    1. 遵循复杂的车辆路线

    针织波浪结构可以弯曲绕过拐角和不断变化的安全带轮廓。

    2. 速度线束安装

    侧面入口设计，无需穿过封闭的管道即可连接已接线的电缆。

    3. 保护面板附近的电缆

    织物覆盖层可减少夹克与车辆结构的摩擦磨损。

    4. 简化服务和分支机构

    分体式织机可局部打开，方便人员出入和维护。



    主要特点

    1. 经编波浪结构

    提供灵活的纺织品覆盖层。

    2. 分体式环绕轮廓

    支持侧面安装。

    3. 汽车路线规划灵活性

    沿着弯曲处和不规则的束状物移动。

    4. 便于分枝的建筑

    允许本地线缆出口。

    5. 耐磨保护

    有助于减少电缆护套磨损。

    6. 轻量级替代方案

    避免在受保护区域使用笨重的刚性导管。

    7. 定制线束供应

    可以查看尺寸、长度和包装。



    技术数据

    材料PET复丝+单丝
    建造经编裂织机
    重叠≥35%
    工作温度-40°C 至 +150°C
    熔点240±10°C
    易燃UL94 V0、FMVSS302、GB8410-2006
    标准色黑色，其他颜色需满足最低订购量要求。
    认证符合RoHS、REACH标准，不含卤素
    无卤素是的
    抗紫外线是的
    切削刀具刀片或热刀
    供应卷材或切段

    规格
    零件编号
    ID
    （毫米）
    OD
    （毫米）
    展开宽度
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    STW-PET-005-BK-W
    5
    7
    25±4
    		46200
    STW-PET-008-BK-W
    8
    10
    40±4
    		69100
    STW-PET-010-BK-W
    10
    12
     45±4
    		81180
    STW-PET-013-BK-W
    13
    15
     65±5
    		121550
    STW-PET-016-BK-W
    16
    18
    77±5
    		1518100
    STW-PET-019-BK-W
    19
    21
       97±5
    		1822100
    STW-PET-025-BK-W
    25
    27
      125±7
    		232650
    STW-PET-029-BK-W
    29
    31
         145±7
    		283050
    STW-PET-032-BK-W
    32
    34
        164±7
    		293450
    STW-PET-038-BK-W
    38
    40
        185±10
    		354050
    STW-PET-050-BK-W
    50
    52
       243±10
    		485225
    ● 注： 根据实际线束直径选择尺寸，并确保安装后至少有 35% 的重叠。

    典型应用
    仪表板线束
    在狭小的内部空间内布线。
    车门和座椅系统
    保护移动模块周围的柔性线束。
    车身和车顶线路
    装饰面板后方设有长长的电缆。
    工业机械
    将传感器线路围绕框架和弯道进行整理。
    家用电器
    保护机壳附近的内部电缆组。

    如何选择

    测量最小和最大束状直径、分支位置和弯曲半径。选择尺寸，确保闭合牢固且不会压扁针织轮廓。注明耐磨性、移动性、温度和液体要求。如果项目要求具备阻燃或耐高温性能，请使用经过测试的阻燃或耐高温等级产品。



    可提供定制服务

    标称尺寸 - 与电缆范围相匹配。

    针织密度——根据覆盖性和灵活性进行调整。

    切割长度 - 由安全带区域准备。

    标签和包装——提供OEM套件和自有品牌标签。



    测试与合规性

    标准型 STW-PET-W 适用于机械电缆整理和耐磨保护。阻燃、耐高温、汽车应用和化学防护要求需要精确的结构数据。已确认的纱线可提供材料声明。



    质量保证

    纱线鉴别——检查材质和颜色。

    针织轮廓检验——监测波纹一致性和缺陷。

    合身度验证——检查闭合方式和尺寸。

    包装放行——长度、标签和数量均已确认。

    常见问题解答

    01. 它与编织背巾有何不同？
    经编织物形成环状、柔韧的波浪结构；梭织织物则具有不同的纱线交织方式和表面结构。
    02. 电缆可以沿线路引出吗？
    是的。拆分后的配置文件会在本地为分支打开。
    03. 标准版是否防火？
    仅当有针对该构造的测试数据支持时。



    索取样品或报价

    请提供捆绑范围、安装环境、所需性能、切割长度和数量。MJ FLEX 将推荐合适的方案并安排样品或报价。
