高密度PET紧密编织可扩展编织网电缆套管

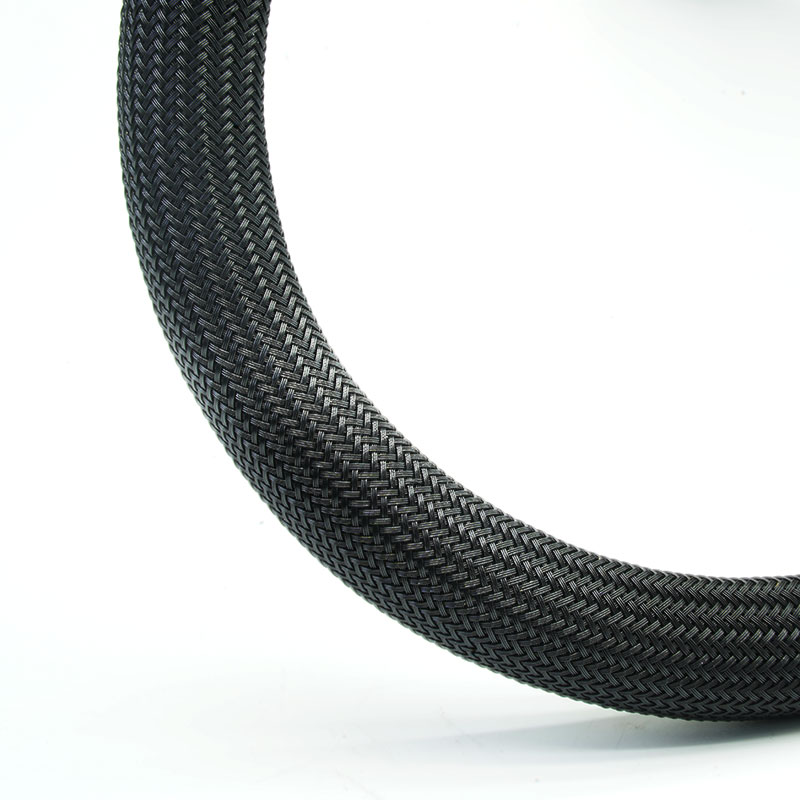

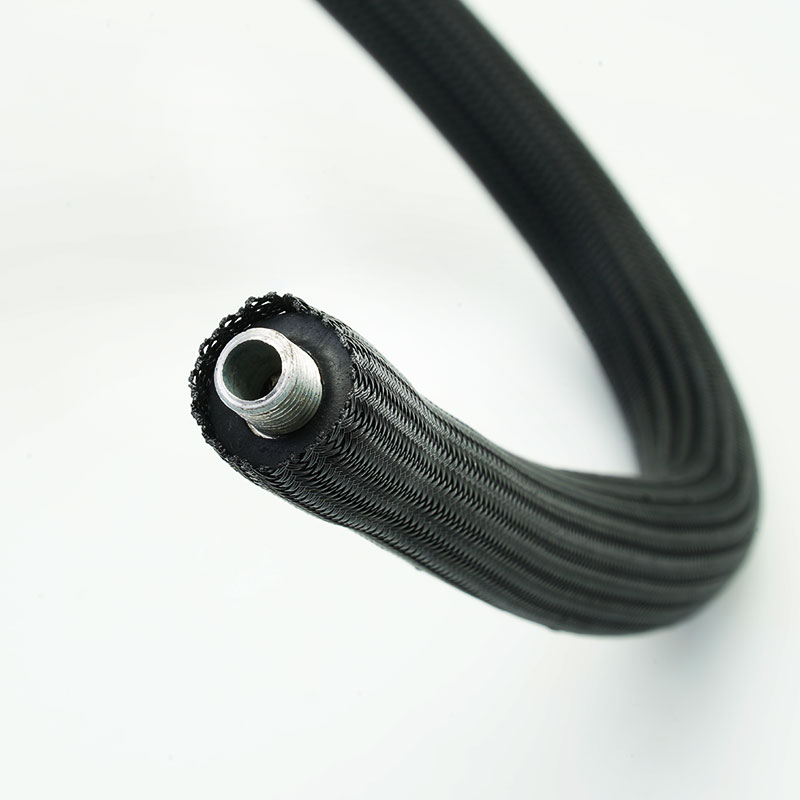

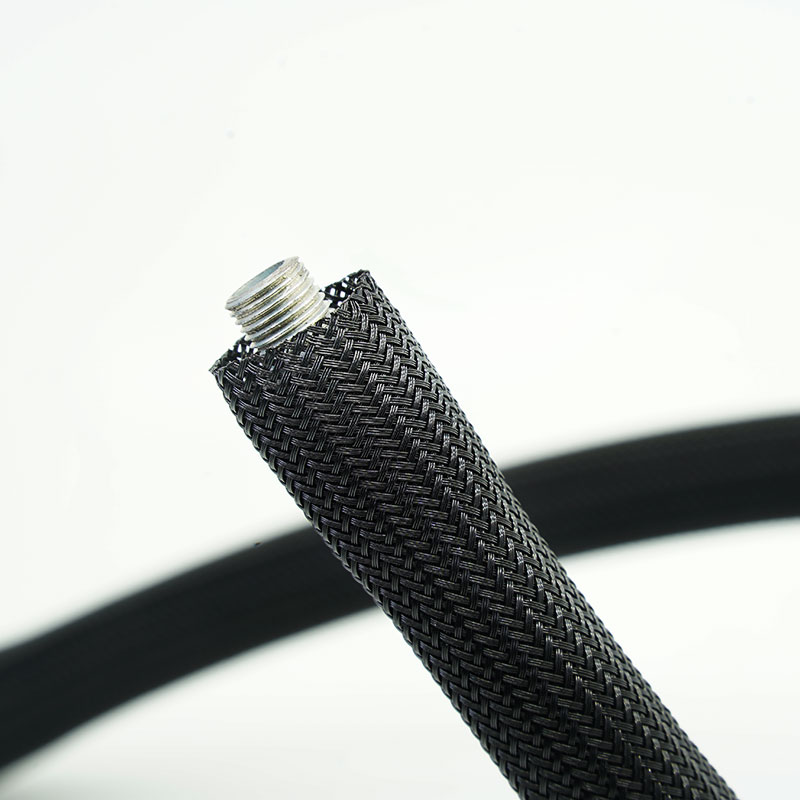

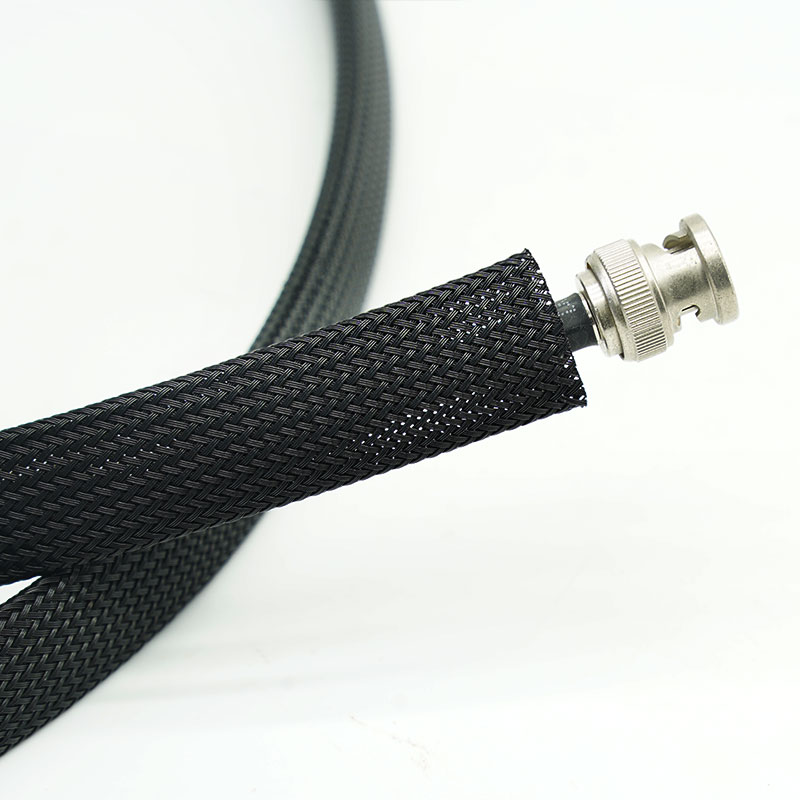

MJ FLEX BRS-PET-HD 是一款高密度 PET 可扩展编织网状电缆套管，专为需要比标准开放式编织套管更全面覆盖电缆的应用而设计。这种紧密编织的套管采用紧密排列的 PET 单丝，减少了纱线之间的可见缝隙。它有助于隐藏混色电线，并使线束外观更整洁、更均匀。可扩展的管状结构可环绕连接器和不断变化的线束直径，同时为汽车、工业和电子电缆组件提供轻便的机械保护。

  • 材料 :

    PET Monofilament

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    UL94 V0,VW-1

  • 标准色 :

    Black,Orange

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    2000m

  • 为什么选择 BRS-PET-HD？

    • 改善有线电视覆盖范围

    紧密的编织减少了编织层中的空隙，有助于遮盖裸露的导体、混杂的电线颜色和不规则的线束。

    • 打造更简洁的线束外观

    PET 可作为轻质的牺牲层，防止摩擦和刮擦。

    • 无需笨重导管即可提供保护

    轻质PET网布有助于减少日常摩擦，同时保持灵活性和透气性。

    • 适配连接器和直径变化

    可伸缩编织层在安装时会膨胀，选择正确尺寸后会收缩包裹住电缆束。



    主要特点

    1. 高密度编织结构

    这种高密度编织套管比传统的开放式编织产品提供更好的视觉覆盖范围。

    2. 可扩展的网格结构

    编织网状套管可容纳一定范围的电缆直径，并且在安装过程中可以套过许多连接器。

    3. 改进的电线隐藏方式

    有助于掩盖线束内部混杂的颜色、标记和不均匀的电缆排列。

    4. 轻质耐磨保护

    形成柔性屏障，有助于减少日常电缆护套的摩擦和磨损。

    5. 灵活的线束布线

    可随电缆组件弯曲，并适应线束轮廓的适度变化。

    6. 清洁线缆管理饰面

    网状电缆包裹层使设备布线和客户可见的组件外观整齐有序。

    7. 定制OEM配置

    可以根据项目要求查看标称尺寸、编织密度、颜色、切割长度和包装。



    技术数据

    材料PET单丝
    建造紧密编织的可扩展辫子
    工作温度-40°C 至 +125°C
    熔点240±10°C
    易燃UL 94 V0,VW-1
    标准色黑色、橙色
    尺码范围项目特定标称尺寸
    认证符合RoHS、REACH标准，不含卤素
    切削刀具热刀
    供应表格散装卷材或定制切割长度

    规格
    零件编号
    平面宽度(W)
    扩展范围（毫米）
    墙
    厚度
    （毫米）
    包装
    长度
    （米/卷轴）
    英寸
    mm
    小型的）
    最大值（0）
    BRS-PET-002-HD
    5/64英寸
    		222
    0.80±0.10
    		800
    BRS-PET-003-HD
    1/8”
    		323
    0.80±0.10
    		800
    BRS-PET-006-HD
    1/4英寸
    		646
    0.80±0.10
    		500
    BRS-PET-008-HD
    5/16英寸
    		868
    0.80±0.10
    		350
    BRS-PET-009-HD
    23/64英寸
    		9710
    0.80±0.10
    		350
    BRS-PET-010-HD
    3/8”
    		10811
    0.80±0.10
    		350
    BRS-PET-012-HD
    1/2”
    		12913
    0.80±0.10
    		300
    BRS-PET-016-HD
    5/8”
    		161317
    0.80±0.10
    		250
    BRS-PET-020-HD
    3/4”
    		201620
    0.80±0.10
    		200



    典型应用
    汽车内饰线束
    可覆盖仪表板、控制台、座椅和装饰件后面的混色线路，同时保持布线灵活性。
    工业机械和控制面板
    整理传感器、信号和控制电缆，并有助于减少护套与框架和外壳边缘的接触。
    家用电器
    改善内部电缆组的外观，并保护电线免受日常外壳接触的影响。
    电子和通信设备
    包含紧凑的数据、电源和信号束，整洁的外观和良好的通风都非常重要。
    机器人和自动化设备
    为穿过受保护的移动或维修区域的柔性电缆组提供轻便的保护。

    如何选择

    测量电缆束的最小和最大直径，以及套管必须穿过的最大连接器或接头。选择一个标称尺寸，该尺寸应在不持续处于最大膨胀状态的情况下提供所需的安装覆盖范围。更大的膨胀会增大编织层的角度并减少表面覆盖范围，因此对隐蔽性要求严格的项目应根据实际电缆束进行评估。此外，还应明确弯曲半径、移动、磨损、温度、液体、颜色和切割长度要求。



    可提供定制服务

    标称直径和膨胀范围 - 根据电缆束、连接器间隙和目标覆盖范围进行尺寸设计。

    编织密度和纱线配置 - 经过审查，以平衡覆盖范围、柔韧性、重量和安装要求。

    颜色和标识 - 标准黑色加上项目颜色或示踪色选项，具体取决于最小起订量和纱线供应情况。

    切割长度和包装——可提供热切或其他约定的末端处理、贴标签的长度、卷筒、袋子和OEM纸箱。



    测试与合规性

    对于已确认的结构，可能提供 RoHS 和 REACH 等材料声明。除非所提供的确切版本有相应的测试数据支持，否则不应将标准 BRS-PET-HD 标榜为阻燃、抗紫外线或适用于特定温度等级。由于编织层的开口率会随着套管的膨胀而变化，因此应在实际安装直径下验证覆盖率和膨胀情况。



    质量保证

    PET纱线验证——根据批准的规格检查材料特性、颜色和来料纱线状况。

    编织密度检验 - 在生产过程中监测纱线分布、覆盖一致性和可见开口。

    尺寸和膨胀检查 - 使用受控束直径验证标称尺寸和配合度。

    表面质量检验——检查断丝、污染、线圈和其他可见的编织缺陷。

    最终订单确认——发货前需确认长度、数量、标签、包装和所需文件。

    常见问题解答

    01. BRS-PET-HD 与标准 PET 编织套管有何不同？
    它采用更紧密的编织方式，以提供更佳的视觉覆盖范围和更均匀的成品外观。实际覆盖范围取决于安装直径。
    02. 扩容会影响有线电视覆盖范围吗？
    是的。随着套管扩张，编织层的角度会增大，可见的缝隙也会增加。选择尺寸时，请同时考虑线缆束和所需的覆盖范围。
    03.它能越过连接器吗？
    是的，前提是所选结构具有足够的伸缩性，能够容纳最大的连接件。请提供连接件尺寸以供确认。
    04. 可以提供定制颜色吗？
    是的，具体取决于PET纱线的供应情况、色差要求和最低订购量。
    05. 袖口应该如何处理？
    PET编织带通常采用热切割工艺以减少磨损。最终的切割方法应与组装工艺和外观要求相匹配。



    索取样品或报价

    请提供线缆束规格、最大连接器尺寸、所需覆盖范围、安装环境、颜色、切割长度和订购数量。MJ FLEX 将推荐合适的 BRS-PET-HD 结构，并安排样品或报价。
