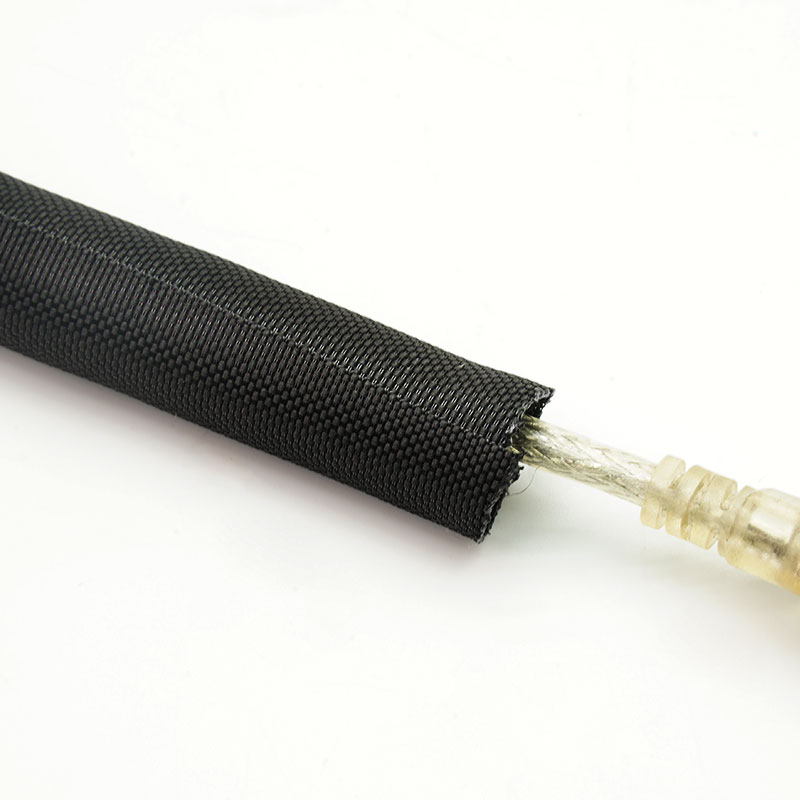

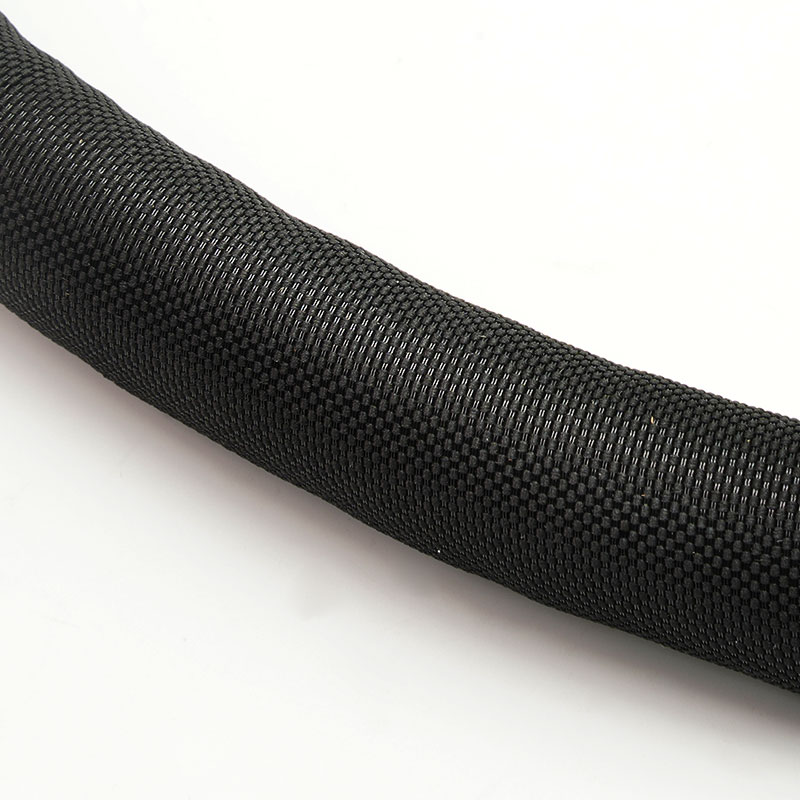

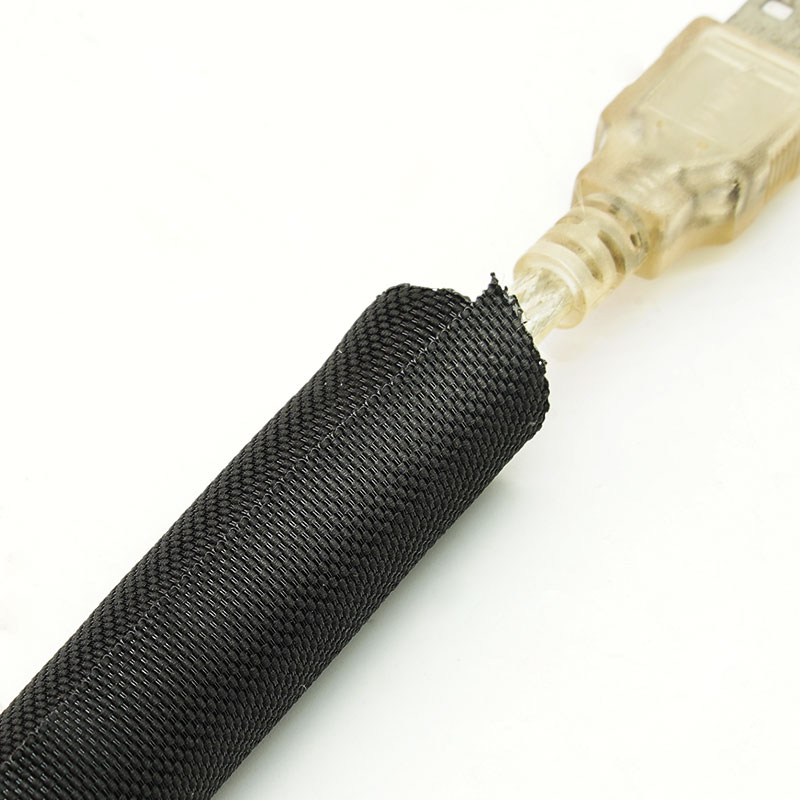

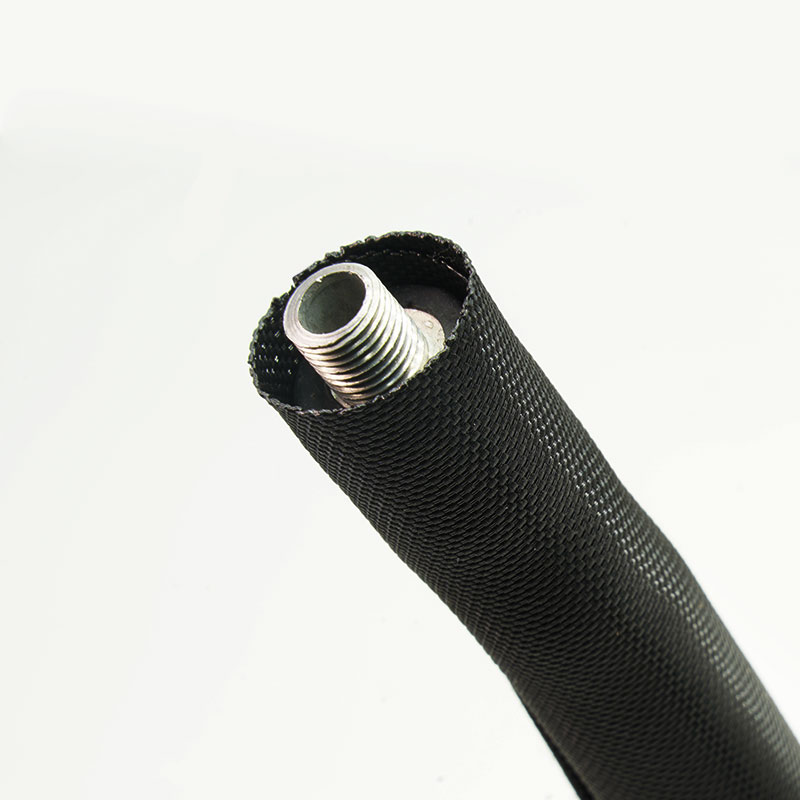

VW-1阻燃编织缠绕式电缆套管

MJ FLEX STW-PET-FR-VW-1 是一款阻燃编织电缆护套，适用于符合 VW-1 性能要求且需要侧面安装的项目。它可包裹现有线束，有助于保护电缆护套免受磨损，并保持便于维护，因此适用于已接线端接的电气设备和工业组件。

  • 材料 :

    FR PET Monofilament+900D Multifilament

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    VW-1

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    1 spool

  • 为什么选择 STW-PET-FR-VW-1 自闭合套管？

    1. 满足 VW-1 要求

    该产品提供了一个明确标识的经过测试的选项，而不是一个未指明的FR描述。

    2. 包覆端接好的电缆组件

    套管是在连接器和分支管安装到位后安装的。

    3. 改善服务获取

    技术人员可以在不破坏或更换套管的情况下重新打开包装。

    4. 兼具阻燃性能和耐磨保护

    该结构能够承受日常磨损，同时满足规定的阻燃测试要求。



    主要特点

    1. VW-1火焰性能

    根据规定的垂直火焰要求选择参考结构。

    2. 自闭合式编织包膜

    打开以便安装，并围绕电缆束返回。

    3.阻燃聚酯纺织品

    为设备布线提供灵活的保护。

    4. 侧入式改造安装

    避免在组装或维修过程中拆卸连接器。

    5. 耐磨接触层

    有助于减少夹克与框架和外壳的磨损。

    6. 灵活的网点访问

    支持电缆出口、扩容和检查。

    7. 合规文件支持

    可以查阅与所订购工程相关的适用报告。



    技术数据

    材料阻燃PET单丝+900D复丝
    建造自闭合包装
    重叠≥35%
    工作温度-40°C 至 +150°C
    熔点240±10°C
    易燃大众1型
    标准色黑色的
    认证符合RoHS、REACH标准，不含卤素
    无卤素是的
    抗紫外线是的
    切削刀具刀片或热刀

    规格
    零件编号
    标称尺寸
    （毫米）
    展开宽度
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    STW-PET-003-BK-FR-VW-1
    Φ3
    25±2
    		24200
    STW-PET-005-BK-FR-大众1型
    Φ5
    29±2
    		46200
    STW-PET-006-BK-FR-大众1型
    Φ6
     34±2
    		47200
    STW-PET-008-BK-FR-大众1型
    Φ8
      46±2
    		610100
    STW-PET-010-BK-FR-大众1型
    Φ10
       55±2
    		811100
    STW-PET-013-BK-FR-大众1型
    Φ13
       65±2
    		1215100
    STW-PET-016-BK-FR-大众1型
    Φ16
    77±2
    		1518100
    STW-PET-019-BK-FR-大众1型
    Φ19
        104±5
    		182050
    STW-PET-025-BK-FR-大众1型
    Φ25
        125±5
    		232625
    STW-PET-029-BK-FR-大众1型
    Φ29
         145±5
    		273125
    STW-PET-032-BK-FR-大众1型
    Φ32
        164±5
    		303425
    STW-PET-038-BK-FR-大众1型
    Φ38
        183±5
    		374025
    STW-PET-050-BK-FR-大众1型
    Φ50
       243±8
    		485225
    ● 注： 根据实际线束直径选择尺寸，并确保安装后至少有 35% 的重叠。

    典型应用
    工业控制系统
    在满足 VW-1 要求的同时，整理机柜中已接好的电线。
    自动化设备
    保护框架和模块周围的传感器和控制线束。
    电器
    用于包裹需要阻燃保护的内部电缆束。
    电源和充电设备
    保护机柜内部的辅助线路，并进行系统级评估。
    电子测试设备
    包含经常需要维护的电缆组，但没有永久性封闭装置。

    如何选择

    确认 VW-1 是否为客户或设备的实际要求。提供最小和最大线束直径、连接器和分支规格、温度以及所需文档。如果项目指定符合 UL 94 V-0、EN 45545-2 或汽车测试标准，请选择其他结构。



    可提供定制服务

    • 标称尺寸和重叠 - 因其在整个捆绑范围内稳定闭合而被选中。

    • 按需切割供应 - 准备好用于重复组装的部件。

    • 标签和可追溯性 - 定制零件、批次和合规性参考。

    • 私人包装 - OEM 卷材长度、套件和纸箱。



    测试与合规性

    VW-1 性能标准适用于所引用的测试结构，并不认证整个线束或终端设备。VW-1 标准不等同于 UL 94 V-0 或 EN 45545-2 标准。已确认的订单可提供适用的材料声明。



    质量保证

    • 经认证的阻燃纱线 - 将材料成分与生产规范进行核对。

    • 自闭式性能 - 在受控直径下验证重叠和闭合情况。

    • 织物质量检验 检查边缘、覆盖情况、断纱情况和污染情况。

    • 货物放行 - 长度、标签、数量和所需文件均已核实。

    常见问题解答

    01. VW-1 和 V-0 可以互换使用吗？
    不。请使用客户规范中规定的测试分类。
    02. 包装可以重新打开吗？
    是的，它是为维修人员进出和更换电缆而设计的。
    03.它能适配连接器吗？
    它从侧面安装，因此不需要越过连接器。
    04. 可以切成小块供应吗？
    是的，但需视长度公差、成品表面处理和最小起订量而定。



    索取样品或报价

    请提供捆绑范围、安装环境、所需标准、切割长度和数量。MJ FLEX 将推荐合适的施工方案，并安排样品或报价。
