High Expansion PET Braided Sleeving
OverExpand Sleeving
High Expansion Braided Sleeving
expandable pet braided sleeving
expandable wire sleeve

高膨胀PET编织线套管

MJ FLEX BRS-PET-OE 是一款过膨胀型 PET 编织线套管，专为连接器直径远大于成品线束的组件而设计。其编织结构可展开，从而增大安装直径，使套管能够越过插头、端子、接头和不规则过渡处，并在回缩后包裹住电缆。这种方法可以避免拆卸连接器，减少线束返工，并简化预端接组件的保护。由于膨胀会改变编织角度、表面覆盖率和安装长度，因此在选择 BRS-PET-OE 时，应同时考虑其越过直径和最终线束直径，而不仅仅是标称尺寸。

  • 材料 :

    PET Monofilament

  • 工作温度 :

    -40℃~ +125℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    UL 94 V-2

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    2000m

  • 为什么选择 BRS-PET-OE？

    • 透明超大连接器

    加大的通过能力有助于套管越过普通可膨胀编织层可能无法容纳的插头和接头。

    • 保护预端接组件

    安装连接器安装完毕后即可完成安装，从而减少了拆卸、重新端接或重建线束的需要。

    • 处理直径的突变

    开放式编织结构可适应连接器后壳、接头和其他局部组件尺寸的增加。

    • 降低变量包的大小复杂度

    精心挑选的 OverExpand 结构可以涵盖更广泛的装配范围，从而简化套管库存和安装计划。



    主要特点

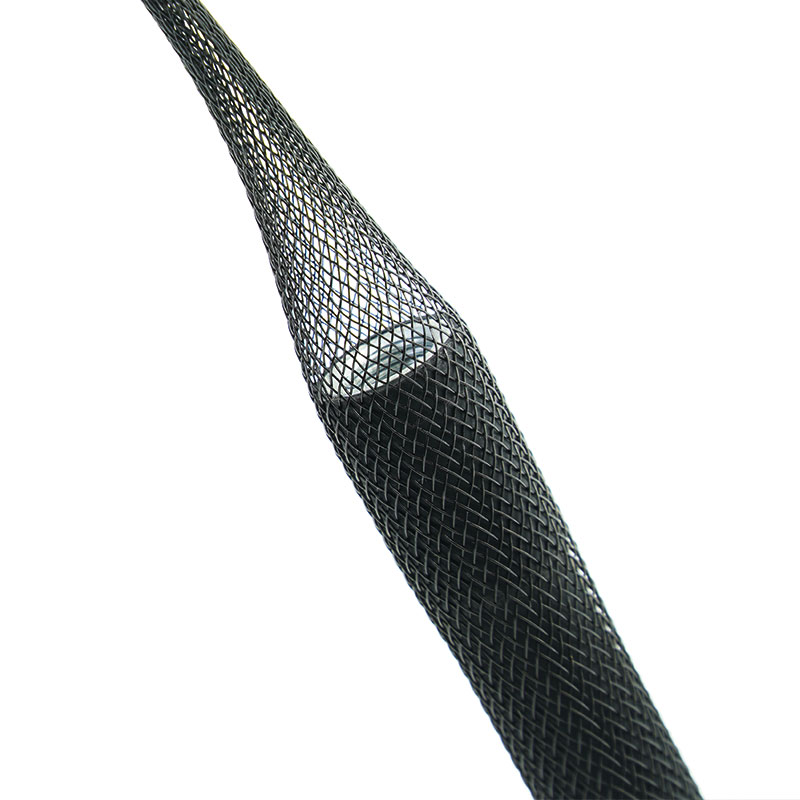

    1. 加强过境扩展

    编织层可以完全展开，以便穿过连接器、插头和其他较大的组件。

    2. 电缆束周围的恢复

    越过障碍物后，套管向较小的线束直径收缩，以便有效地固定电缆。

    3. 连接器友好型安装

    支持端接后套管，无需切断或移除许多已安装的组件。

    4. PET单丝结构

    为电缆和电线组件提供轻便的机械保护和灵活的操作方式。

    5. 对不规则轮廓的适应性

    沿着受保护的路径跟踪拼接、过渡和适度的束状变化。

    6. 减少装配中断

    有助于缩短安装步骤，而传统管道则需要拆卸连接器。

    7. 项目特定扩建设计

    可以根据应用情况审查标称尺寸、通过要求、编织几何形状、长度和包装。



    技术数据

    材料PET单丝
    建造高膨胀性管状编织物
    工作温度-40°C 至 +125°C
    熔点240±10°C
    易燃UL 94 V2
    标准色黑色的
    尺码范围项目特定标称尺寸
    认证符合RoHS、REACH标准，不含卤素
    切削刀具热刀
    供应表格散装卷材或定制切割长度

    规格
    零件编号
    平面宽度(W)
    扩展范围（毫米）
    包装
    长度
    （米/卷轴）
    英寸
    mm
    小型的）
    最大值（0）
    BRS-PET-006-BK-OE
    1/4英寸
    		6312500
    BRS-PET-008-BK-OE
    5/16英寸
    		8622500
    BRS-PET-010-BK-OE
    3/8”
    		10525350
    BRS-PET-012-BK-OE
    1/2”
    		121135300
    BRS-PET-020-BK-OE
    3/4”
    		191245200



    典型应用

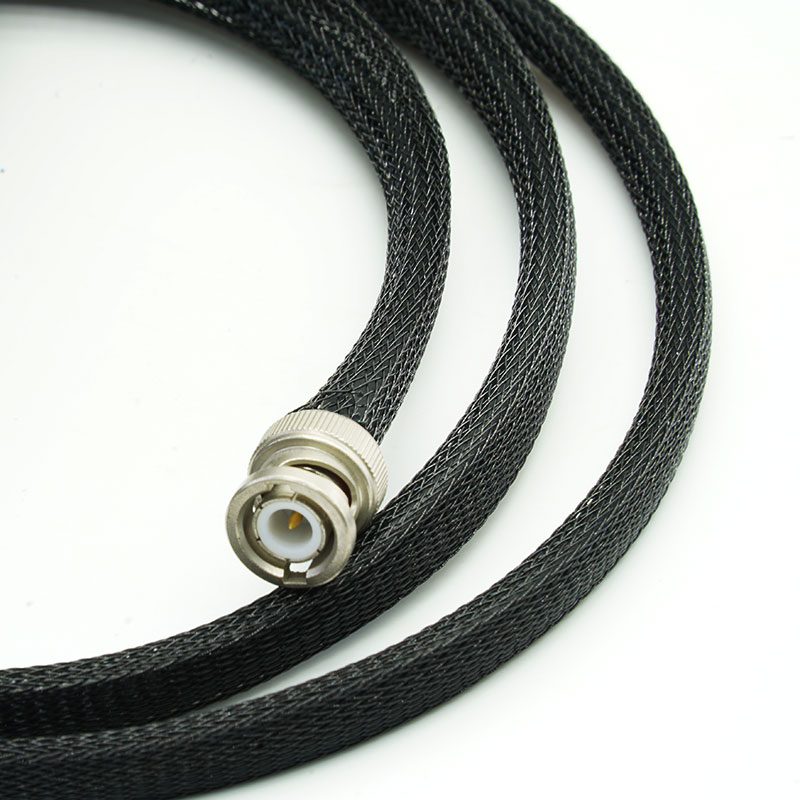

    预端接电缆组件
    可越过已安装的插头，以便在不拆卸或更换连接器的情况下添加保护套管。
    汽车和设备线束
    涵盖带有连接器后壳、分支接头或局部直径变化的布线，这些都会使拉入式安装变得复杂。
    数据和通信电缆
    可套在模制端头和接口连接器上，同时保护其后面的较小电缆部分。
    工业传感器和控制线
    保护已安装端子、接头或传感器头的待安装电缆，这些端子、接头或传感器头比电缆束更宽。
    维修更换和改造套件
    允许技术人员在安装条件允许的情况下，添加或更换编织保护层，同时保留原有的电缆端接方式。

    如何选择

    记录两个不同的尺寸：套管必须绕过的最大部件以及被覆盖电缆段的最小和最大直径。同时测量连接器长度、尖角和可用安装空间。即使套管能够避开连接器，其结构也必须能够充分地回弹到最终线束周围。膨胀会增加编织层的开口并导致纵向缩短，因此请在实际组件或代表性量规上确认覆盖范围和最终长度。不要仅根据松弛状态下的套管计算切割长度；应包括安装时的收紧量、布线弯曲量和所需的端部余量。



    可提供定制服务

    扩展特性 - 可以根据连接器与线束直径之比来评估编织层的几何形状。

    标称尺寸和覆盖范围 - 选择合适的尺寸以平衡通行间隙和可接受的安装外观。

    裁剪长度确定 - 试片可以确定所需安装覆盖范围的正确松弛长度。

    颜色和生产包装 - 项目颜色、标签长度、卷轴、包装袋和组装套件可根据最小起订量和确认提供。



    测试与合规性

    OverExpand 描述的是安装几何形状，其本身并不代表阻燃性、抗紫外线性、温度等级或汽车认证。对于已确认的 PET 结构，可提供 RoHS、REACH 和其他材料文档。任何关于易燃性或环境影响的声明都必须与具体的纱线、颜色和测试报告相关联。膨胀率、安装覆盖率和长度变化应使用约定的测量方法和具有代表性的连接器和线束组合进行验证。



    质量保证

    通过验证 - 将约定的结构与规定的连接器直径或客户规格进行比对。

    恢复和覆盖范围检查 - 扩展后，再次对目标电缆束范围进行套管适配性检查。

    膨胀路径一致性 - 通过规定的直径范围打开生产样品，以识别不均匀膨胀、钩挂或孤立的网状变形。

    安装长度评估 - 当成品切割长度对项目至关重要时，可以检查与扩建相关的缩短情况。

    发货放行——发货前需确认材料、颜色、卷材或裁切长度、标签、数量和包装。

    常见问题解答

    01. BRS-PET-OE 的尺寸应该如何确定？
    同时使用连接器最大直径和最终线束直径。仅针对连接器选择的套管可能开口过大或与电缆连接过松。
    02. 最大扩容后，覆盖范围是否会保持不变？
    不。随着编织层膨胀，网孔也会变大。请在实际安装直径下评估覆盖率。
    03. 一种尺寸能否适用于多种电缆直径？
    理论上可行，但必须在整个范围内确认恢复效果、覆盖范围和外观是否令人满意。
    04. 它可以安装在注塑成型的连接器上吗？
    通常情况下是可以的，前提是最大连接器直径和形状在所选结构的验证通过能力范围内。



    索取样品或报价

    请提供最终的捆绑方案范围、最大连接器尺寸、连接器长度和形状、所需覆盖范围、安装长度、颜色和订购数量。MJ FLEX 将审核扩展方案，并安排合适的 BRS-PET-OE 样品或报价。
