分体式编织环绕式电缆套管

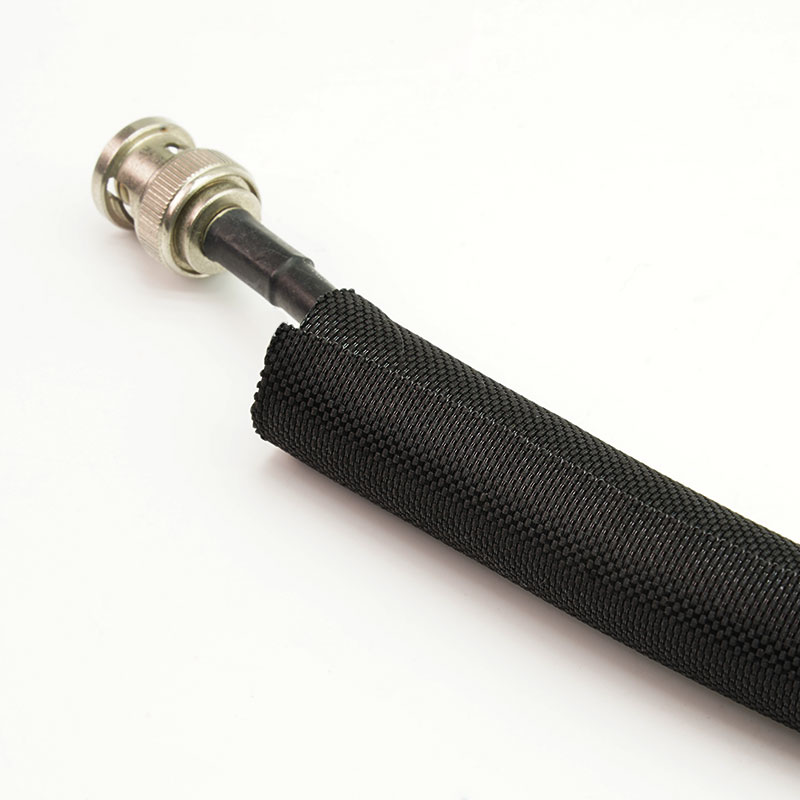

MJ FLEX STW-PET 是一款自闭合式编织电缆套管，专为快速安装于现有线束周围而设计。其分体式环绕结构可徒手打开，套在已接线的电缆上，并环绕线束末端，无需断开插头或分支。纺织表面可为车辆内饰、机械和电气设备提供柔韧的耐磨保护。

  • 材料 :

    PET Multifilament+Monofilament

  • 工作温度 :

    -40℃~ +125℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    UL 94 V-2

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach,Halogen Free

  • 最小起订量 :

    1 spool

  • 为什么选择STW-PET环绕式套管？

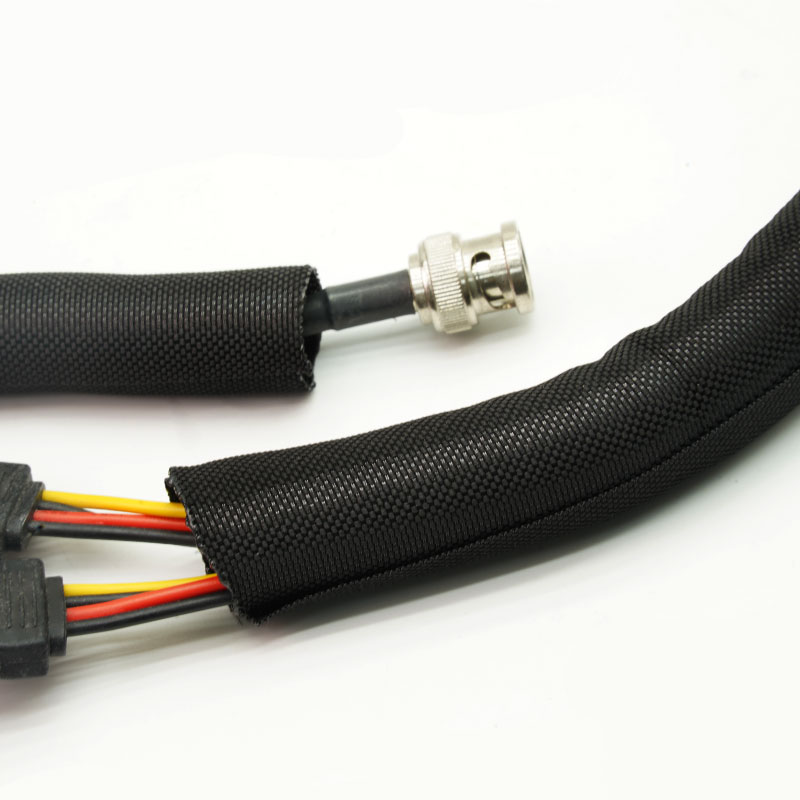

    1. 安装时无需断开电缆

    侧入式结构环绕组装好的线束、连接器和分支点。

    2. 简化检查和维护

    无需移除封闭的管子，只需重新打开套管即可接触电缆。

    3. 控制不规则电缆束

    自闭合重叠部分会随着线束直径的变化而变化，并有助于固定松散的导线。

    4. 保护附近的成品表面

    与许多刚性保护导管相比，编织织物外层提供了更柔软的接触面。



    主要特点

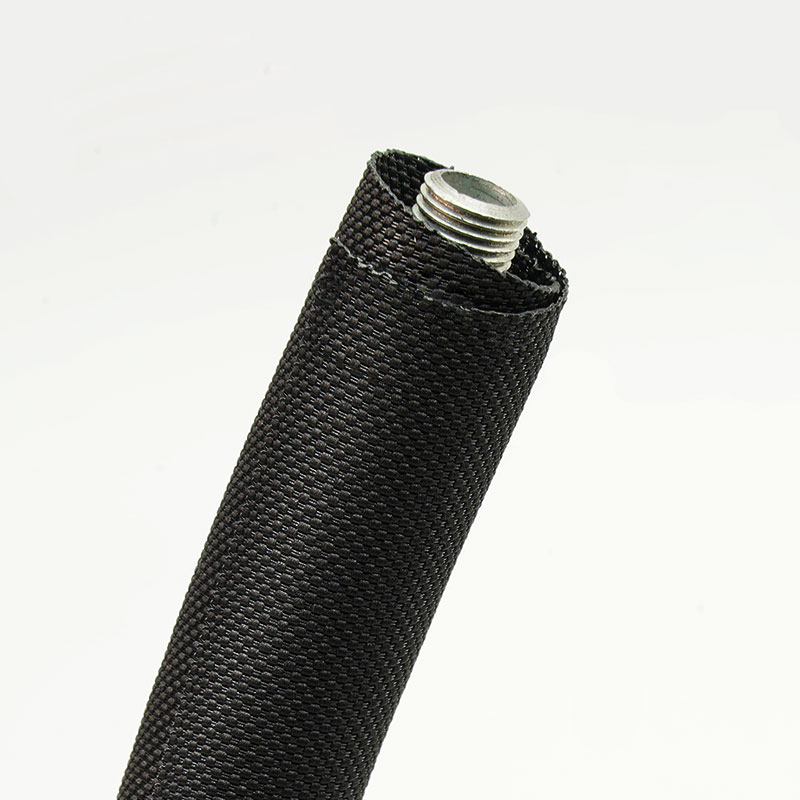

    1. 自闭合式环绕设计

    侧面开口，环绕安装好的捆绑物。

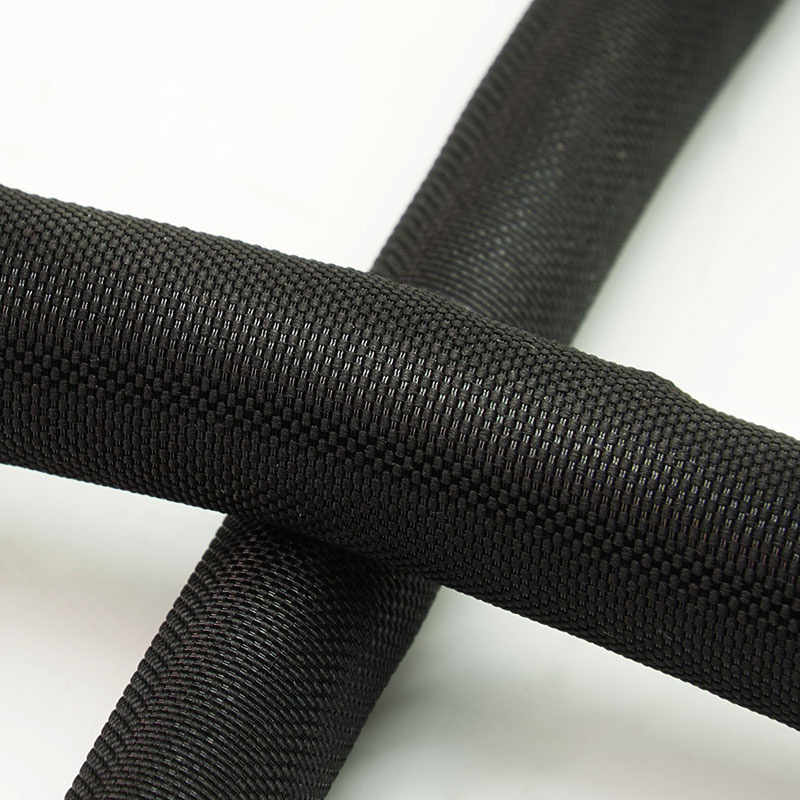

    2. 聚酯纤维编织结构

    为日常电缆布线提供灵活的纺织保护层。

    3. 便于改造安装

    无需拆卸连接器即可安装已接线的线束。

    4. 耐磨表面

    有助于减少因与面板和设备接触而造成的夹克磨损。

    5. 柔性弯曲性能

    沿曲线路径和不规则束状轮廓分布。

    6. 方便的电缆接入

    支持维修、分支线路扩展和电缆扩容。

    7. 定制供应方案

    可提供项目专用尺寸、切割长度和包装。



    技术数据

    材料PET复丝+单丝
    建造自闭合式分体包装
    重叠≥35%
    工作温度-40°C 至 +125°C
    熔点240±10°C
    易燃UL94 V2
    耐磨性请参阅 ISO6722
    抗老化能力请参阅 ISO6722
    液体阻力请参考 GMW14327
    标准色黑色的
    认证符合RoHS、REACH标准，不含卤素
    无卤素是的
    抗紫外线是的
    切削刀具刀片或热刀

    规格
    零件编号
    标称尺寸
    （毫米）
    展开宽度
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    STW-PET-003-BK
    Φ3
    25±2
    		24200
    STW-PET-005-BK
    Φ5
    29±2
    		46200
    STW-PET-006-BK
    Φ6
     34±2
    		47200
    STW-PET-008-BK
    Φ8
      46±2
    		610100
    STW-PET-010-BK
    Φ10
       55±2
    		811100
    STW-PET-013-BK
    Φ13
       65±2
    		1215100
    STW-PET-016-BK
    Φ16
    77±2
    		1518100
    STW-PET-019-BK
    Φ19
        104±5
    		182050
    STW-PET-025-BK
    Φ25
        125±5
    		232625
    STW-PET-029-BK
    Φ29
         145±5
    		273125
    STW-PET-032-BK
    Φ32
        164±5
    		303425
    STW-PET-038-BK
    Φ38
        183±5
    		374025
    STW-PET-050-BK
    Φ50
       243±8
    		485225
    ● 注： 根据实际线束直径选择尺寸，并确保安装后至少有 35% 的重叠。

    典型应用
    汽车内饰线束
    保护仪表板、车门和座椅后面的线路，同时方便快速组装和后续维修。
    工业机械
    将传感器和控制电缆整理到已安装连接器的位置。
    机器人与自动化
    包含沿移动或经常维护的设备路径布置的柔性电缆组。
    电气柜
    将多根电线合并在一起，并在故障排除期间保持分支点易于访问。
    家用电器和电子设备
    保护内部导线免受外壳和金属板边缘的摩擦。

    如何选择

    测量线束在最小和最大点的尺寸，包括分支和连接器。选择一个标称尺寸，确保在整个路径上都能充分重叠闭合。说明磨损源、弯曲频率、温度、流体和安装方法，以便检查套管结构。



    可提供定制服务

    • 直径和重叠 - 与已安装的束状物和预期的直径变化相匹配。

    • 剪裁长度 - 为线路侧线束组装准备好零件。

    • 颜色和识别 - 特殊颜色或项目标签需根据材料和最小起订量进行审核。

    • 包装 - 定制卷材、包装袋、套装、条形码和自有品牌。



    测试与合规性

    标准型 STW-PET 适用于一般电缆整理和耐磨保护。经认证的材料可能符合 RoHS、REACH 和无卤素标准。请勿将此版本应用于 UL 94 V-0、VW-1、EN 45545 或紫外线防护等级；如有需要，请选择相应的测试等级。



    质量保证

    • 来料检验 - 验证纱线的种类、颜色和表面状况。

    • 闭合和重叠检查 - 对具有代表性的捆扎直径进行包装检查。

    • 编织表面控制 - 监测缝隙、断纱、污染和边缘缺陷。

    • 长度和包装验证 - 发货前，会检查卷材或裁切长度、标签和数量。



    常见问题解答

    01. 它可以安装在已组装好的线束上吗？
    是的。分体式结构从侧面打开，无需拆卸连接器。
    02. 袖口会一直闭合吗？
    它设计成只要尺寸合适且重叠部分足够，就能自动闭合。
    03. 电缆可以从套管中伸出吗？
    是的。外包装可以在本地打开，方便分店和维修服务。



    索取样品或报价

    请提供捆绑范围、安装环境、所需标准、切割长度和数量。MJ FLEX 将推荐合适的施工方案，并安排样品或报价。
