Split Braided Sleeving

UL94V0环绕式分体编织电缆套管

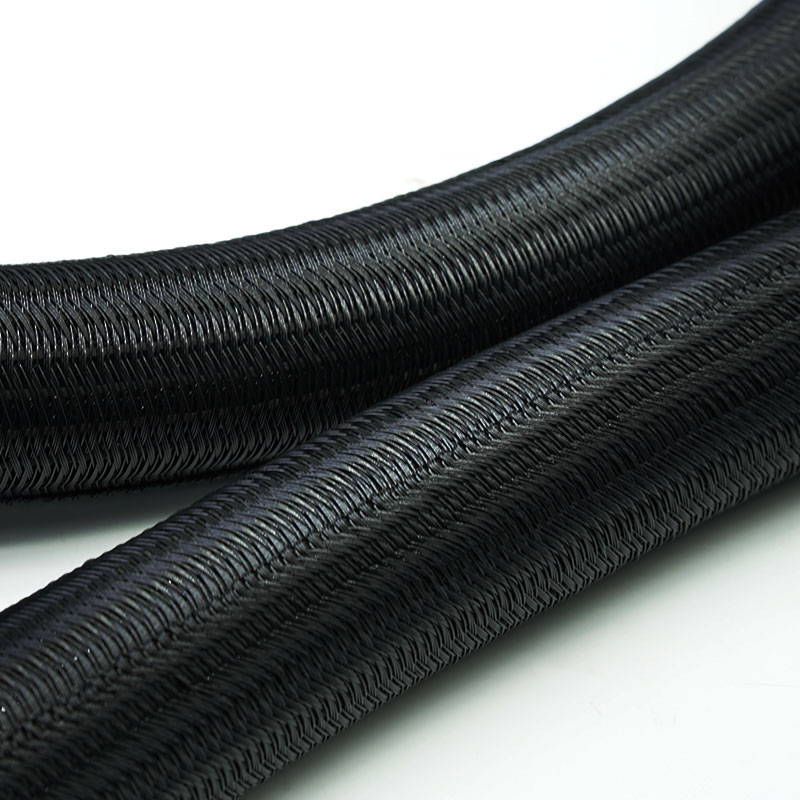

MJ FLEX SBW-PET-FR-V0 采用耐用的分体式编织设计，并结合阻燃 PET 材料，符合 UL 94 V-0 阻燃等级标准。该产品可安装在组装好的线束周围，适用于对材料阻燃性有明确要求的电气和电子设备。

  • 材料 :

    PET Monofilament +Multifilament

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    240+(-)10℃

  • 易燃 :

    UL 94 V0

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach,Halogen Free,CSA

  • 最小起订量 :

    1 spool

  • 为什么选择 SBW-PET-FR-V0 包覆式套管？

    • 满足既定的物料需求

    该套管提供符合 UL 94 V-0 材料性能要求的 V-0 级聚合物结构的图纸和组件规格。

    • 线束组装后增加保护措施

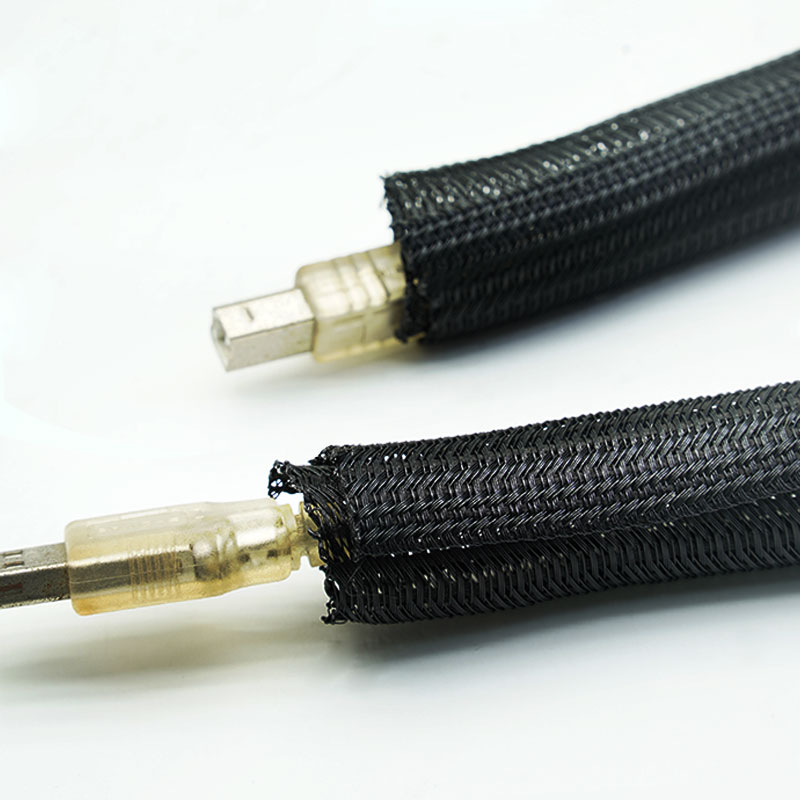

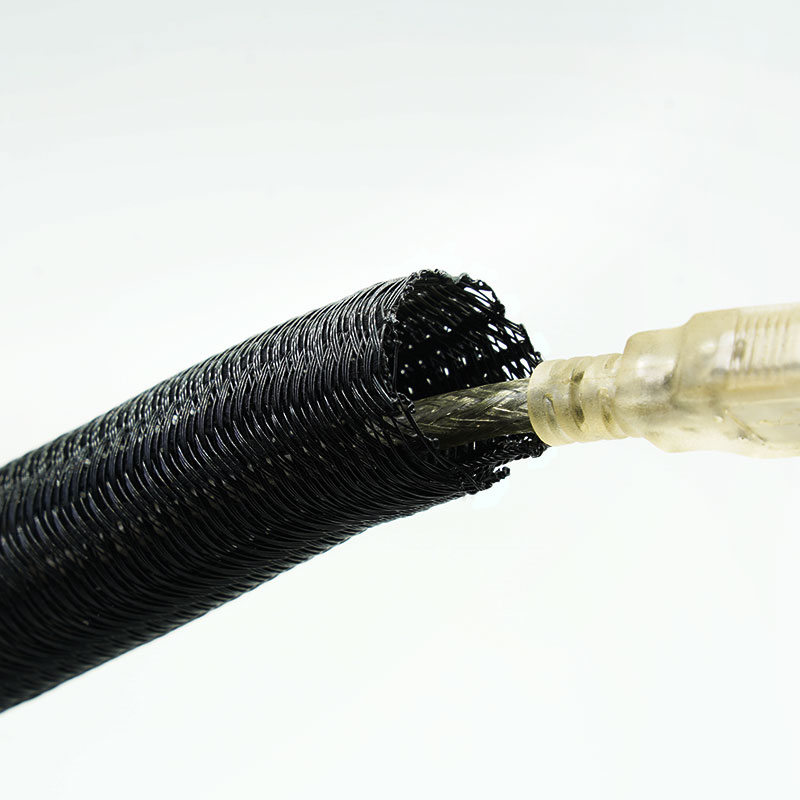

    自闭合式分体设计无需拆卸连接器即可安装在已端接的电缆束上。

    • 保持检修通道畅通

    局部开口允许在不移除整个套管的情况下检查、更换和添加​​电缆。

    • 避免选择错误的标准

    清晰的 V-0 定位有助于买家区分材料的可燃性与 VW-1 电缆阻燃测试和 EN 45545 铁路要求。



    主要特点

    1. UL 94 V-0 材料性能

    阻燃PET结构符合参考产品的V-0性能要求。

    2. 更快捷的线束安装

    自闭合式分体设计适用于已接线的线束。

    3. 易于维护的电缆

    套管可局部打开，以便进行检查、维修和电缆添加。

    4. 柔性机械保护

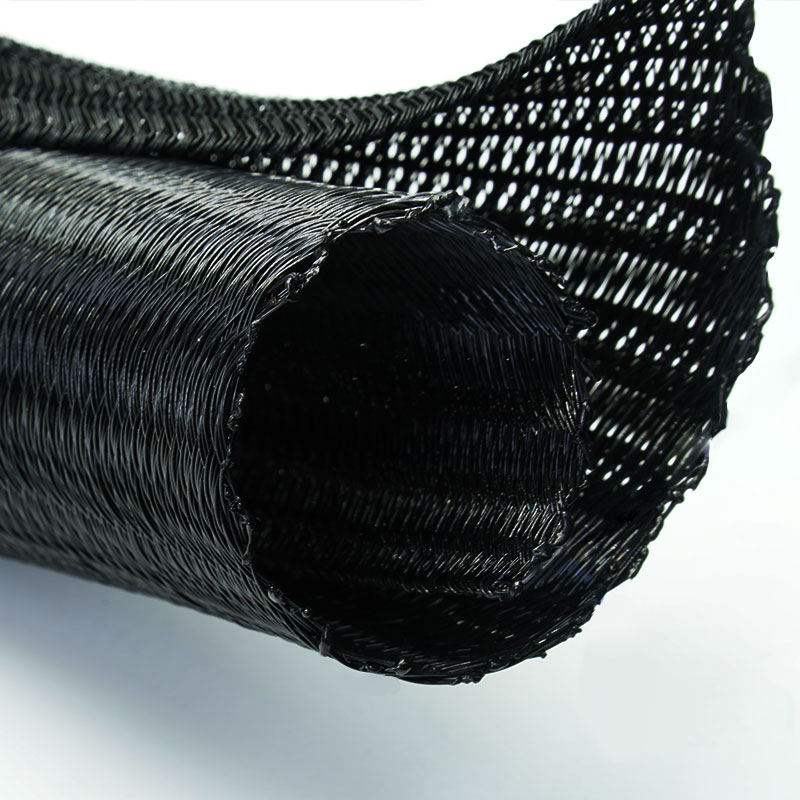

    编织结构兼具耐磨保护和有序电缆布线功能。

    5. 电缆覆盖范围重叠

    环绕式结构有助于将安全带固定在弯道和树枝分叉处。

    6. 轻质PET结构

    这种套管可以为电缆提供阻燃保护，而且没有刚性导管那么笨重。

    7. 可追溯的技术支持

    可以根据订购的尺寸和结构对现有文件进行核对。



    技术数据

    材料阻燃PET
    建造环绕式编织
    重叠≥35%
    工作温度-40°C 至 +150°C
    熔点240±10°C
    易燃UL94 V0
    耐磨性ISO 6722 10级，≥4,000次循环
    液体阻力参考编号：GMW14327
    标准色黑色的
    认证RoHS、REACH
    无卤素是的
    抗紫外线是的
    切削刀具热刀
    安装侧面插入；无需拆卸连接器

    规格
    零件编号
    标称尺寸
    （毫米）
    束直径范围（毫米）
    包装
    长度
    （米/卷轴）
    敏
    最大限度
    SBW-PET-003-BK-FR-V0
    Φ3
    		24300
    SBW-PET-005-BK-FR-V0
    Φ5
    		36200
    SBW-PET-006-BK-FR-V0
    Φ6
    		47200
    SBW-PET-008-BK-FR-V0
    Φ8
    		610100
    SBW-PET-010-BK-FR-V0
    Φ10
    		811100
    SBW-PET-013-BK-FR-V0
    Φ13
    		121550
    SBW-PET-016-BK-FR-V0
    Φ16
    		151825
    SBW-PET-019-BK-FR-V0
    Φ19
    		182225
    SBW-PET-025-BK-FR-V0
    Φ25
    		232625
    SBW-PET-029-BK-FR-V0
    Φ29
    		283025
    SBW-PET-032-BK-FR-V0
    Φ32
    		293425
    SBW-PET-038-BK-FR-V0
    Φ38
    		354025
    SBW-PET-050-BK-FR-V0
    Φ50
    		465525
    ● 注： 根据安装后的线束直径选择尺寸，并确认最大截面重叠率至少为 35%。最终的零件编号格式、卷轴长度和已批准的报告范围应在发布和生产发布前确认。

    典型应用
    电气和电子设备
    保护内部线束，其中指定了 UL 94 V-0 材料性能。
    工业控制系统
    整理机器、面板和电气组件内部的控制、信号和电源线路。
    电池系统
    为电池设备周围的低压线路和辅助线束提供易于维护的保护。
    充电设备
    覆盖充电柜和相关电气模块中的端接电缆束。
    设备和仪器
    支持采用阻燃聚合物组件的产品中的电缆管理。
    运输设备
    保护内部线路，其中组件规格要求达到 UL 94 V-0 性能。

    如何选择

    首先确认客户要求的是 UL 94 V-0、VW-1、汽车阻燃标准还是铁路标准。这些要求不可互换。然后提供线束直径范围、安装位置、工作温度、磨损环境以及认证所需的文档。



    可提供定制服务

    MJ FLEX 提供从材料和结构选择到样品制作、包装和批量生产要求的 OEM 和 ODM 支持：

    • 标称尺寸、展开宽度和重叠部分。

    • 切割长度、卷筒长度和套件数量。

    • 编织密度和覆盖率，需通过阻燃性能验证。

    • 标签、条形码、自有品牌包装和批号标识。

    • 样品、检验要求、合格证书和变更控制要求。



    相关产品

    • SBW-PET-UV — 抗紫外线自缠绕编织套管

    • SBW-PET — 标准半刚性分体编织套管

    • SBW-PET-FR-EN45545 — EN45545 铁路自闭合编织套管

    • SBW-PET-RR — 防啮齿动物分体编织套管

    常见问题解答

    01. UL 94 V-0 与 VW-1 相同吗？
    UL 94 标准评估塑料材料的阻燃性，而 VW-1 是一种垂直燃烧测试方法，常用于电线电缆产品。请根据客户规格选择合适的套管。
    02. V-0 是否意味着整个线束都通过了 UL 认证？
    不。该分类仅适用于所提及的材料或套筒结构。成品设备仍需接受其自身的合规性评估。
    03. 连接器安装完毕后，可以安装这个套管吗？
    是的。它的分体式自闭合结构可以包裹住组装好的线束。
    04. 可以提供哪些文件？
    根据选定的施工方案和商业审查结果，可提供相应的测试报告和材料合规性文件。
    05. 是否有样品？
    是的，我们有黑色全尺寸样品现货，可以立即发货。
    06. 是否提供预切长度和定制包装？
    是的，可根据要求提供预切长度和定制包装。



    索取样品或报价

    如需准确的技术建议和报价，请：

     请提供所需标准、束径、应用及文件清单。MJ FLEX 将确认合适的结构，并提供样品或合规文件供您评估。
