魔术贴式EMI电缆屏蔽套管

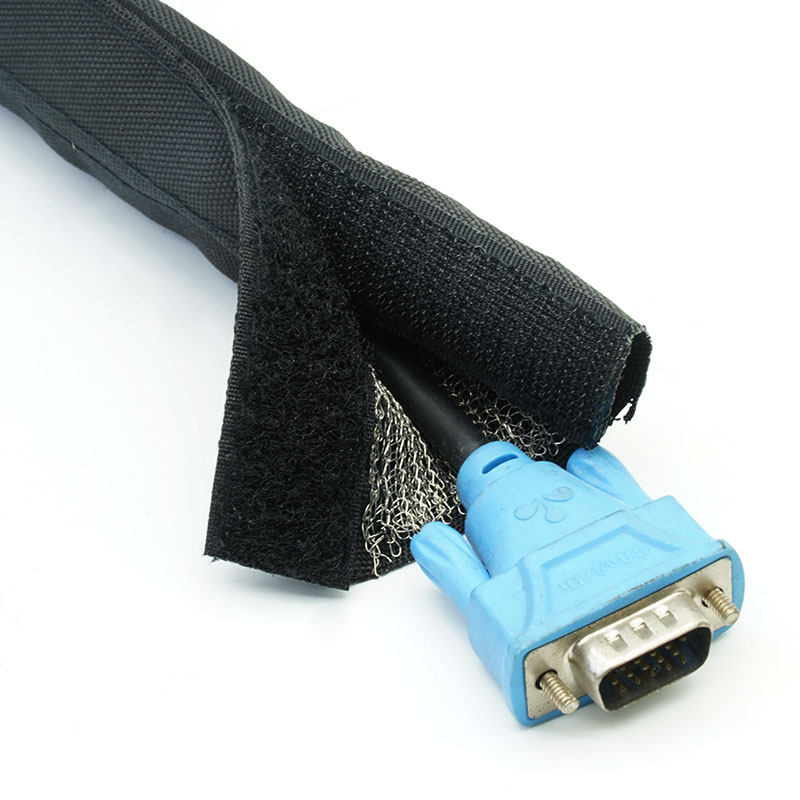

MJ FLEX VEW-PVT 是一款可重复使用的电磁干扰 (EMI) 电缆屏蔽套，采用全长钩环式封口。它可展开平整，方便快速安装在已端接的电缆周围，然后重新密封，提供导电覆盖和电缆固定。该结构适用于需要频繁检修、更换电缆或在开发和维护期间进行临时屏蔽的设备。

  • 材料 :

    Tinned Copper Wire+Polyester+Nylon

  • 工作温度 :

    -50℃~ +150℃

  • 易燃 :

    Self-extinguishing

  • 标准色 :

    Black

  • 认证 :

    Rohs,Reach

  • 最小起订量 :

    500 M

  • 为什么选择 VEM-PVT 钩环式屏蔽套管？

    • 快速打开电缆束

    魔术贴搭扣设计，无需工具即可直接打开整个袖子。

    • 支持频繁更换电缆

    在故障排除、升级和原型制作过程中，包装可以重新打开并重新密封。

    • 改造完成的组件

    侧面安装方式避免了拆卸连接器和线束。

    • 适应不断变化的捆绑包尺寸

    选择正确的包覆宽度时，闭合装置可以适应中等程度的变化。



    主要特点

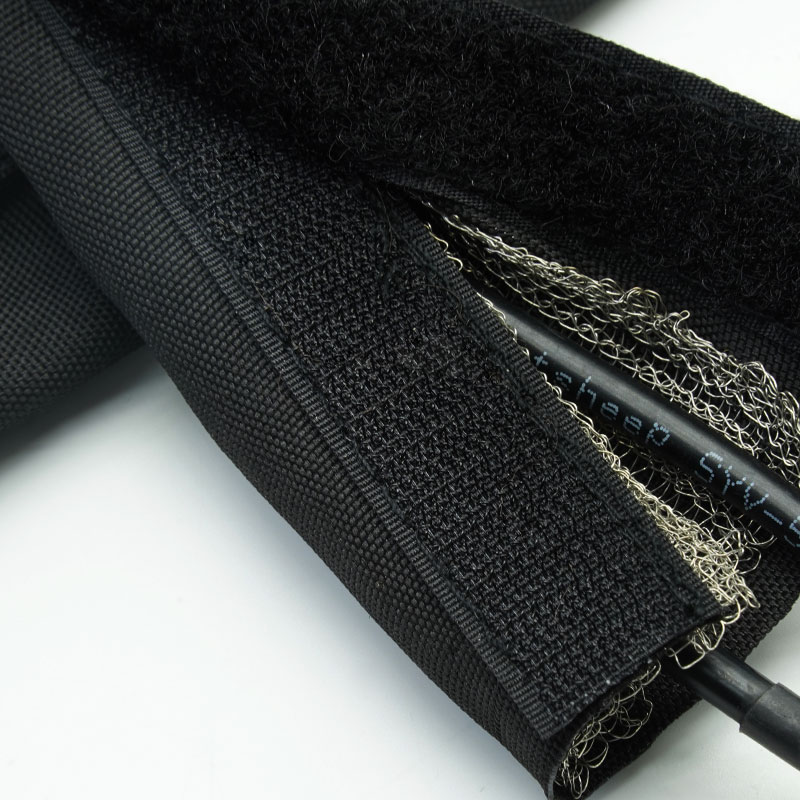

    1. 全长魔术贴闭合

    提供快速、可重复的开启和重新密封功能。

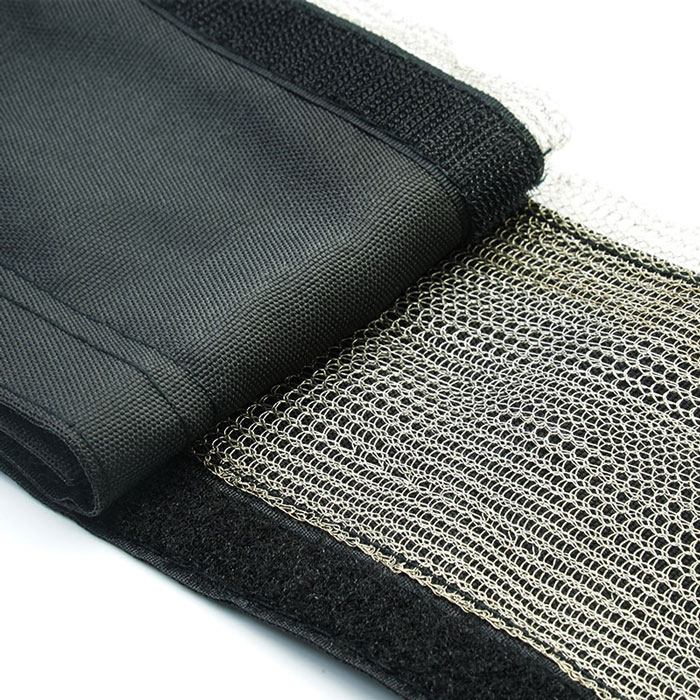

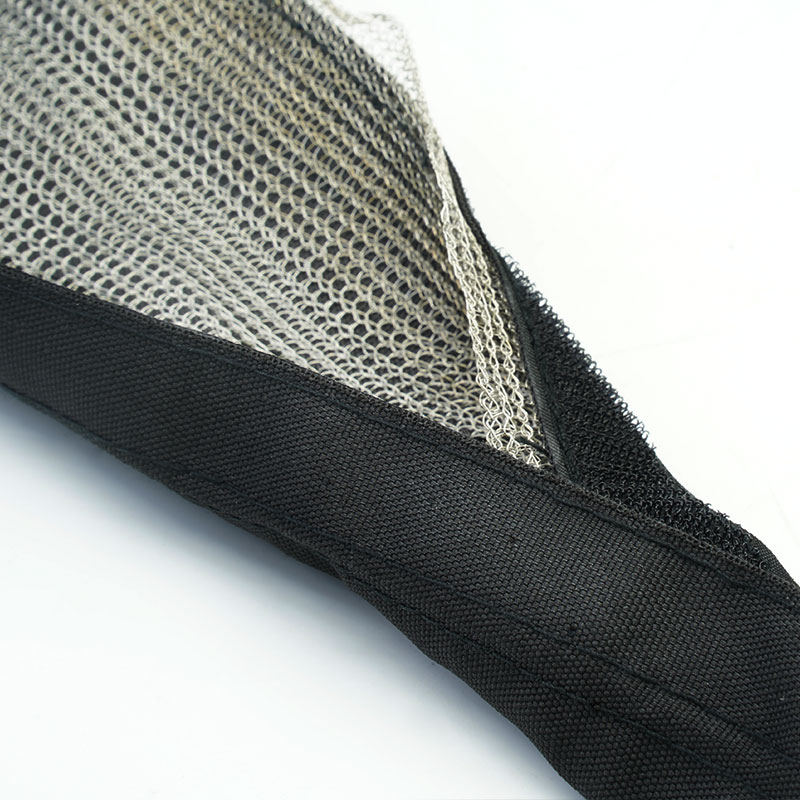

    2. 集成导电屏蔽层

    通过适当的接地，支持EMI和RFI控制。

    3. 平面环绕式安装

    可从侧面安装电缆、分支和连接器。

    4. 可调节闭合重叠

    适用于特定范围的束径。

    5. 灵活的电缆管理

    沿弯曲路径整理信号线和数据线。

    6. 便于维护的通道

    适用于测试、改造和频繁维修的设备。

    7. 自定义包装配置

    可以检查宽度、屏蔽材料、封口、长度和包装。



    技术数据

    袖子面料聚酯纤维
    魔术贴材料尼龙
    屏蔽网材料镀锡铜
    工作温度-50℃~+150℃
    易燃自熄
    屏蔽效能≥75 dB (30 MHz-3GHz)，符合 GB/T 30142-2013 标准。
    标准色黑色的
    合规文件RoHS、REACH
    切削刀具剪刀
    供应格式卷材或切段

    规格
    零件编号
    ID
    （毫米）
    捆绑式
    （毫米）
    包装
    长度
    （米/卷轴）
    VEW-PVT-010-BK
    		101~1025
    VEW-PVT-016-BK
    		1610~1625
    VEW-PVT-020-BK
    		2017~2025
    VEW-PVT-030-BK
    		3021~3025
    VEW-PVT-040-BK
    		4031~4025
    VEW-PVT-050-BK
    		5041~5025
    VEW-PVT-060-BK6051~6025
    典型应用
    EMC开发和故障排除
    在测试和设计变更期间，在可疑电缆路径周围增加可拆卸屏蔽层。
    实验室和测试设备
    允许反复接触信号线路，同时保持导电覆盖层的有序性。
    工业控制柜
    将可用的传感器和通信电缆包裹在电噪声源附近。
    音频、视频和通信系统
    控制经常需要重新排列或更换的电缆组。
    临时和原型安装
    无需永久性导管或线束改造，即可提供可重复使用的电缆屏蔽层。

    如何选择

    测量线束在最小和最大点的周长，包括分支点和连接器过渡处。选择足够的缠绕宽度，以确保牢固的闭合连接和导电重叠，同时避免电缆受压。提供频率范围、目标性能、接地方式、开路次数、弯曲条件和环境暴露情况。



    可提供定制服务

    宽度和闭合重叠 - 根据已安装的捆绑范围和调整要求进行配置。

    导电层——可根据应用情况评估材料和覆盖方案。

    切割长度和接入功能 - 预制件、分支位置和组装套件可根据协议提供。

    品牌推广和包装——提供标签、条形码、包装袋、卷材和自有品牌纸箱。



    测试与合规性

    已确认的导电层、封口件和纺织部件的材料声明可能可用。屏蔽效能取决于导电重叠、接缝、接地和频率。除非有经过精确测试的结构和安装方法支持，否则请勿声称具备防水、电绝缘或特定的分贝值。



    质量保证

    材料验证——导电层和封盖材料按照批准的规范进行检查。

    闭合啮合测试 - 检查对准和保持性能。

    覆盖范围和连续性检查 - 验证包覆重叠、表面状况和约定的电气性能。

    最终订单检验——确认尺寸、切割长度、标签、数量和包装。

    常见问题解答

    01. 包装纸可以重新打开并重复使用吗？
    是的。它是专为需要频繁检查或配置更改的电缆系统而设计的。
    02. 它是如何接地的？
    使用兼容的低阻抗端子将导电层连接到指定的接地端。



    索取样品或报价

    请提供电缆直径范围、目标频率范围、接地方式、安装环境、成品长度和数量。MJ FLEX 将审核您的方案，并推荐合适的样品或报价配置。
