EMI镀锡铜编织电缆屏蔽套管

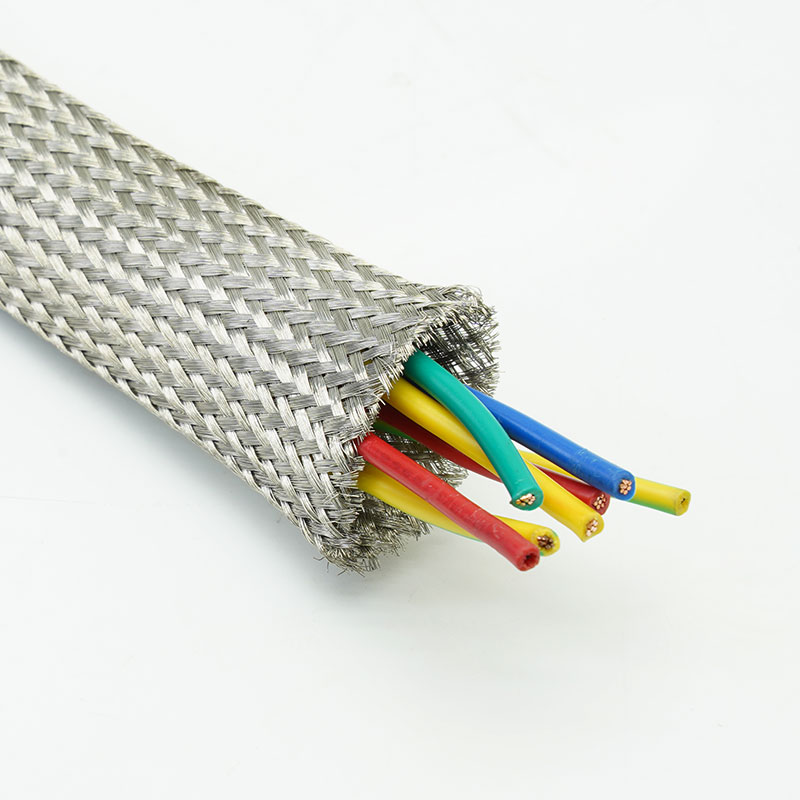

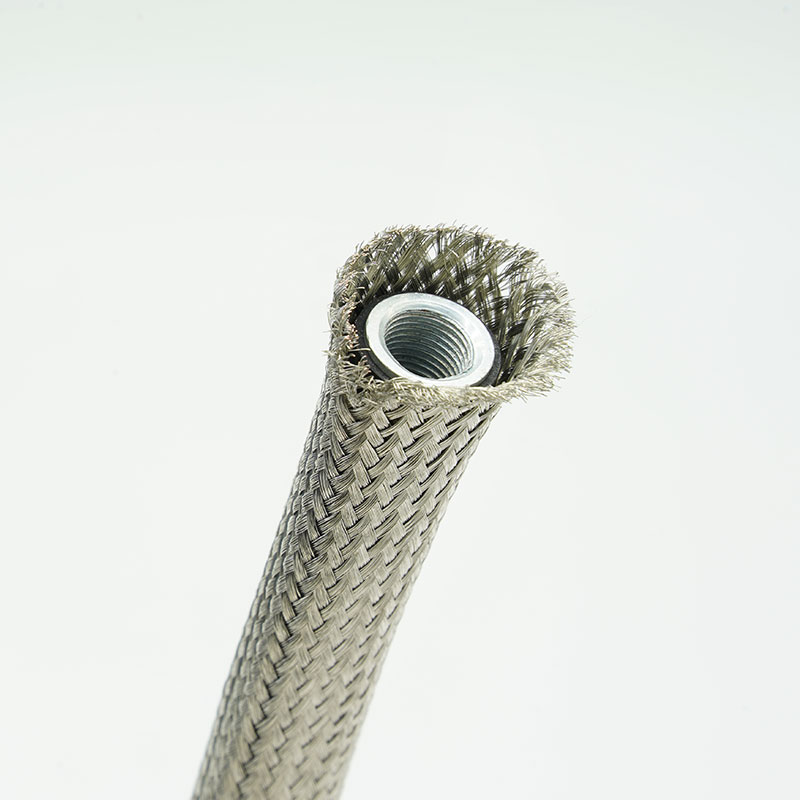

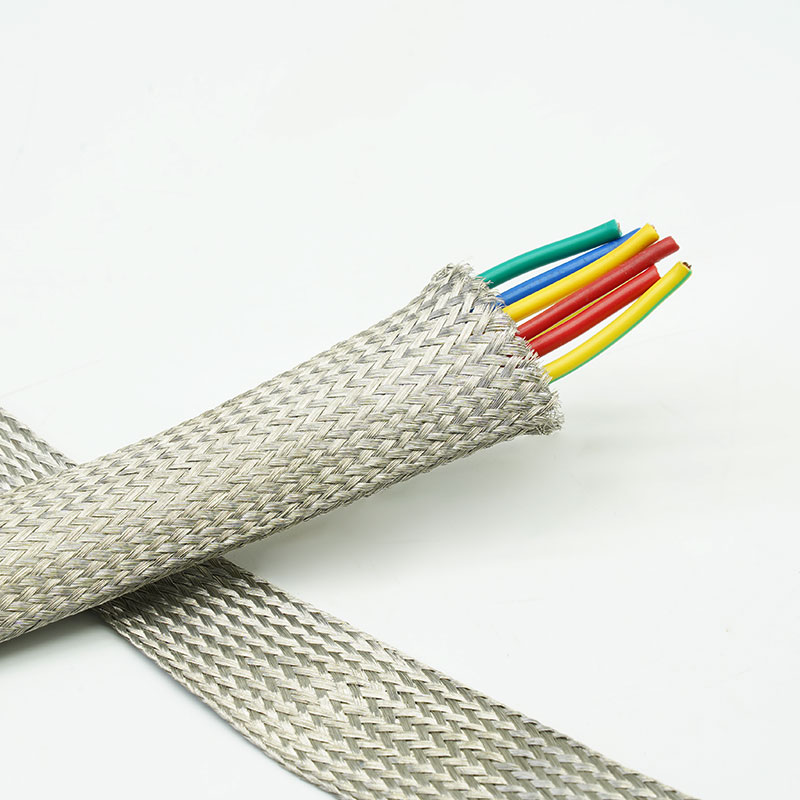

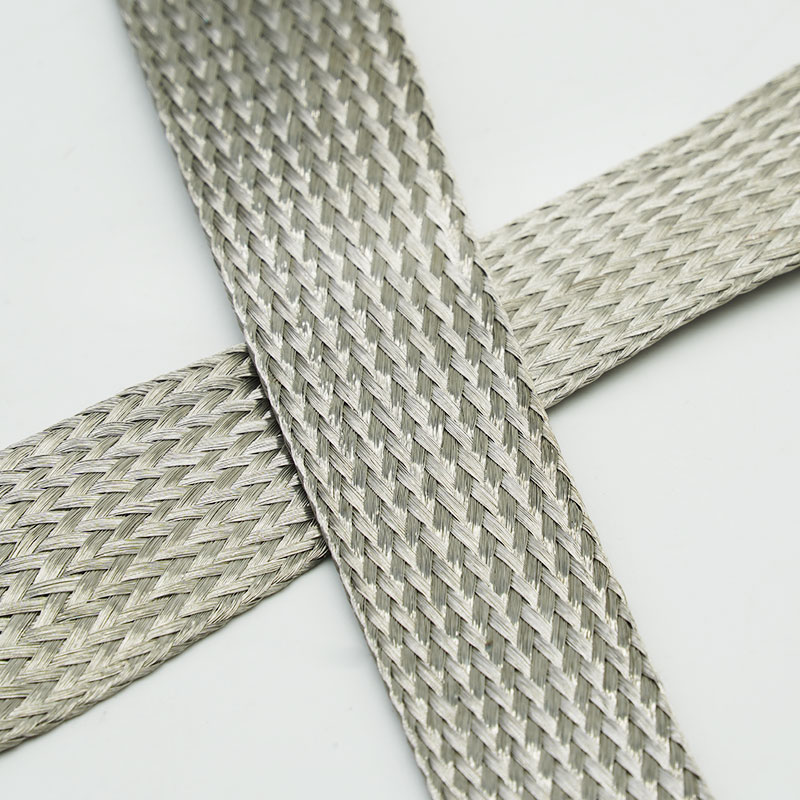

MJ FLEX MBS-TC 是一款可扩展的镀锡铜线编织套管，适用于电缆屏蔽和接地应用。这种导电金属编织层可套在电缆、线束和特定连接器上，形成柔性屏蔽层。镀锡层有助于保护铜表面免受氧化，并提高焊接性能，使其适用于需要可靠屏蔽端接的工业、电子和车辆电气系统。

  • 材料 :

    Tinned Copper Wire

  • 工作温度 :

    -40℃~ +150℃

  • 熔点 :

    1084±5℃

  • 标准色 :

    Tinned Copper

  • 认证 :

    Rohs,Reach

  • 最小起订量 :

    500 M

  • 为什么选择 MBS-TC 镀锡铜编织套管？

    • 控制电磁干扰

    导电编织层在正确接地和端接后，有助于减少进入或离开电缆组件的辐射干扰。

    • 创建低电阻接地路径

    金属编织层支撑电缆段、连接器和接地外壳之间的屏蔽层连接。

    • 在严苛环境下保护铜

    镀锡层比裸铜具有更好的抗氧化性能，并能实现可靠的端接。

    • 屏蔽不规则电缆路径

    可伸缩编织管比刚性金属导管更容易适应弯曲和直径变化。



    主要特点

    1. 镀锡铜线结构

    结合了铜的导电性和镀锡保护层。

    2. 可扩展编织结构

    适用于特定范围的电缆和线束直径。

    3. 电磁干扰和射频干扰屏蔽层

    为干扰控制设计提供导电覆盖。

    4. 灵活的路由性能

    可适应弯曲处、树枝和不规则的吊装轮廓。

    5. 接地和连接能力

    支持导电端接至后壳、夹具或接地外壳。

    6. 可焊接端面

    镀锡有利于常见的焊接和连接工艺。

    7. 自定义编织配置

    OEM项目可以审核线径、覆盖范围、尺寸、长度和包装。



    技术数据

    材料镀锡铜线
    建造可膨胀金属编织层
    盾牌保障项目特定的编织覆盖
    工作温度-40℃~+150℃
    熔点1084±5℃
    屏蔽效能≥75 dB (30 MHz-3GHz)，符合 GB/T 30142-2013 标准。
    标准色镀锡铜
    合规文件RoHS、REACH
    切削刀具剪刀

    规格
    零件编号
    平面宽度(W)
    扩展范围（毫米）
    包装
    长度
    （米/卷轴）
    英寸
    mm
    小型的）
    最大值（0）
    MBS-TC-003-TC
    1/8”
    		3±114250
    MBS-TC-006-TC
    1/4英寸
    		6±158200
    MBS-TC-008-TC
    5/16英寸
    		8±2612200
    MBS-TC-010-TC
    3/8”
    		10±2717150
    MBS-TC-012-TC
    1/2”
    		12±2820100
    MBS-TC-016-TC
    5/8”
    		16±21023100
    MBS-TC-020-TC
    3/4”
    		20±2132650
    MBS-TC-025-TC
    1”
    		25±2183350
    MBS-TC-032-TC
    1-1/4英寸
    		32±2205050
    MBS-TC-038-TC
    1-1/2”
    		38±2306050
    MBS-TC-045-TC
    1-3/4英寸
    		45±2357525
    MBS-TC-050-TC
    2”
    		50±2408025
    ● 注： 扩展范围描述的是几何性能，而非最佳连续工作点。选择接近最大扩展范围会增加编织网开口，减少表面覆盖率并缩短安装长度。

    典型应用
    工业控制和自动化电缆
    减少电机驱动器、传感器和控制信号周围的干扰，同时支持外壳粘合。
    汽车和电动汽车电气系统
    在靠近电噪声源的低压信号、通信和辅助线束周围增加柔性屏蔽层。
    机器人和伺服系统
    保护靠近电机、驱动器和开关设备的反馈和控制电缆。
    通信和数据设备
    有助于控制需要导电屏蔽连续性的互连线路上的辐射噪声。
    接地带和接地组件
    为定制接地连接和外壳连接提供柔性导电编织层。

    如何选择

    明确电缆直径范围、所需的编织层覆盖率、频率范围和目标系统级屏蔽性能。同时，还需说明弯曲和挠曲条件、电流或连接要求、环境、端接方式和连接器几何形状。屏蔽效果取决于整个组件，尤其是覆盖率、接缝、接地和360度端接；仅靠套管本身并不能决定最终的电磁兼容性（EMC）性能。



    可提供定制服务

    标称直径和膨胀系数 - 根据实际电缆、连接器和安装覆盖范围要求确定尺寸。

    线材和编织结构——可以评估线径、载体数量和编织密度。

    成品长度——图纸审核后可提供切割件或加工组件。

    端接和包装支持 - 选项可能包括压接、焊接、贴标签、卷盘、套件和 OEM 包装。



    测试与合规性

    对于已确认的结构，可能提供 RoHS 和 REACH 等材料声明。屏蔽效能、直流电阻、电流容量、耐腐蚀性能和温度限制必须基于约定的测试方法和实际提供的配置。最终的 EMC 合规性必须在客户的电缆组件或设备上进行验证。



    质量保证

    材料鉴别控制——铜线和镀锡表面均按照批准的规范进行检查。

    编织结构检查——监测线材状况、断线情况、覆盖均匀性和断股情况。

    尺寸验证 - 检查标称尺寸、膨胀量和成品长度。

    电气和释放检查——可以约定进行电阻或连续性测试，然后进行标签和包装验证。



    常见问题解答

    01. 套筒应该如何接地？
    使用适合频率范围的低阻抗终端，理想情况下，终端应与连接器或外壳进行周向接触。
    02. 该套管的屏蔽效能值是固定的吗？
    并非总是如此。性能会随编织层覆盖率、安装直径、频率和端接质量而变化。
    03.为什么使用镀锡铜而不是裸铜？
    镀锡可以提高表面抗氧化性和可焊性，同时保持铜的导电性。



    索取样品或报价

    请提供电缆直径范围、安装覆盖目标、频率范围、接地方式、使用环境、成品长度和年用量。MJ FLEX 将审核屏蔽结构，并推荐样品或报价方案。
