EMI铜箔编织线屏蔽套管

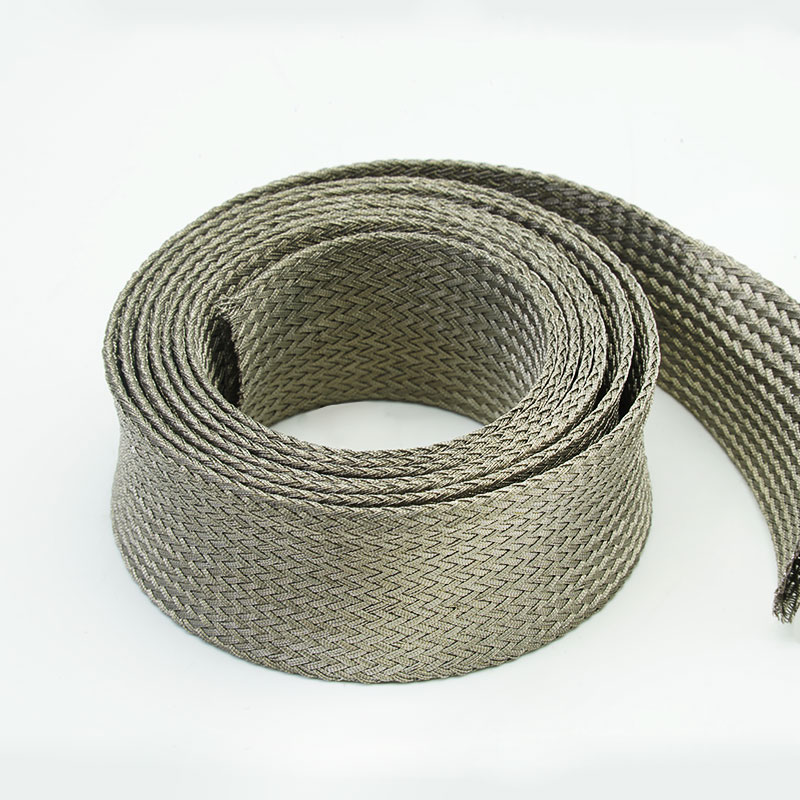

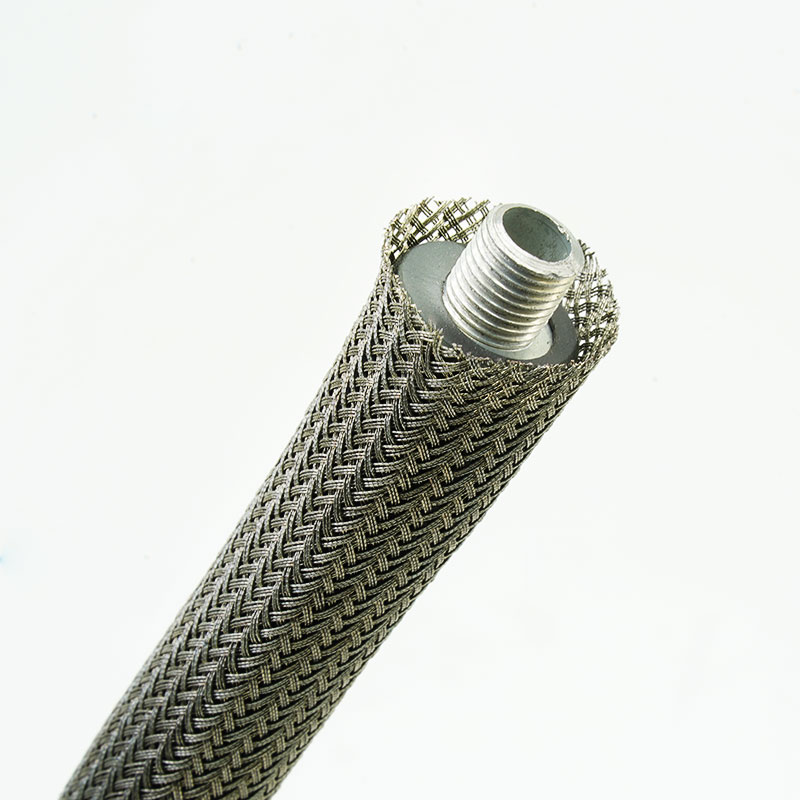

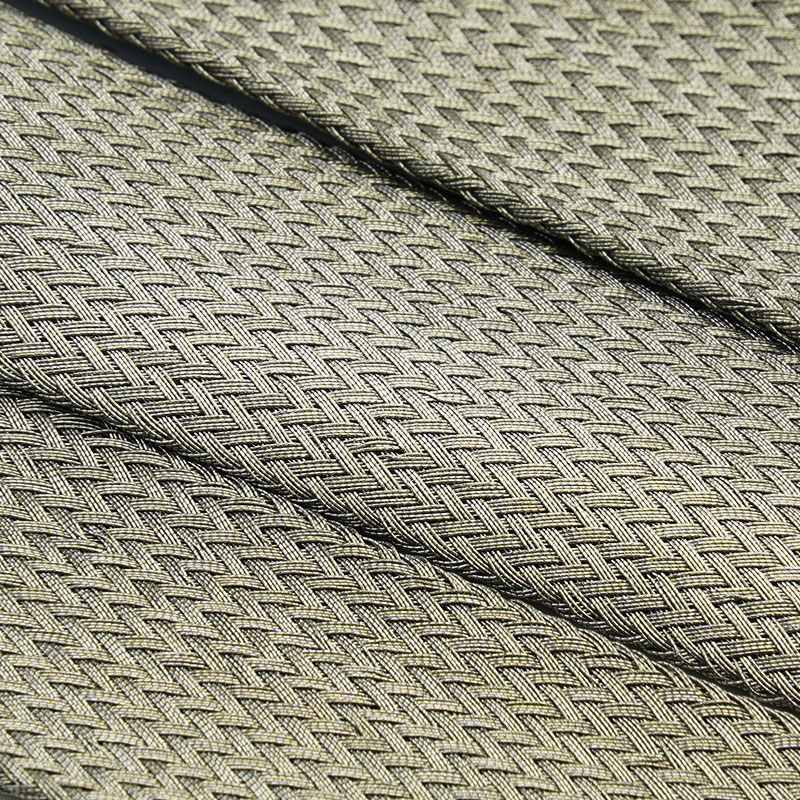

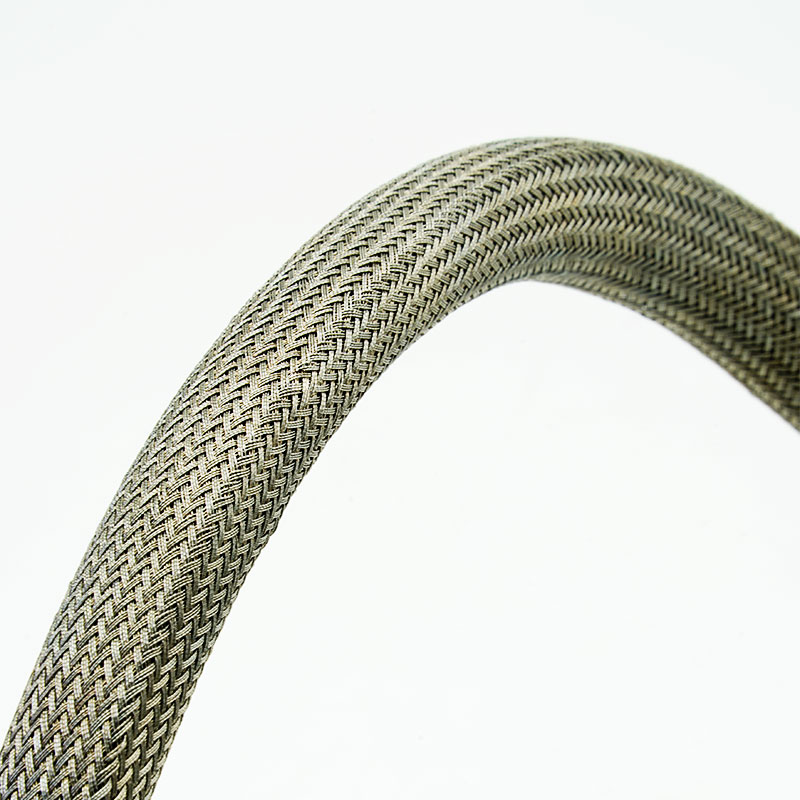

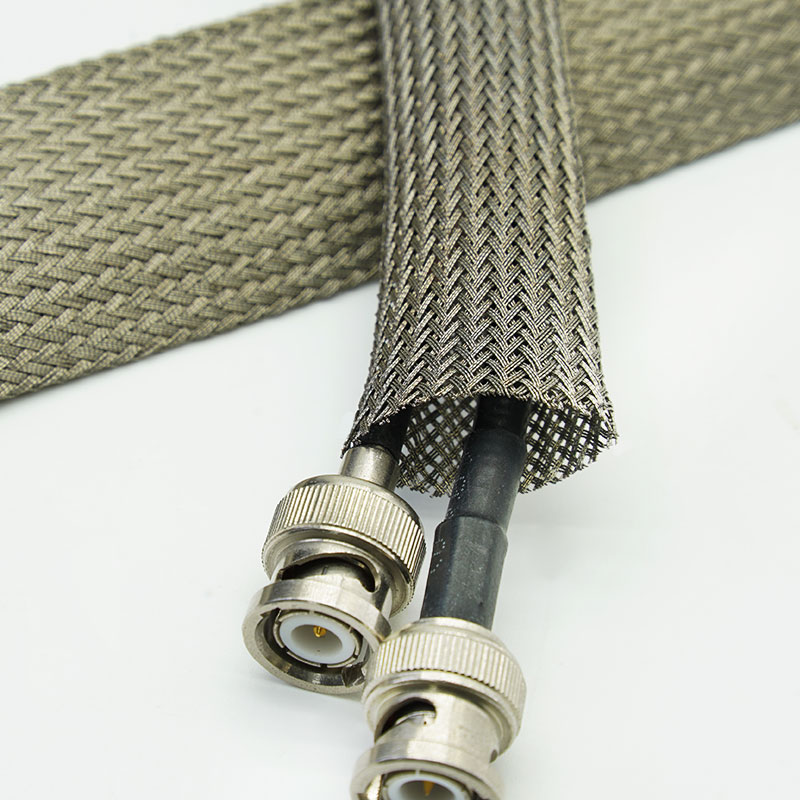

MJ FLEX MBS-CFW 是一款轻巧可扩展的屏蔽套管，采用导电铜箔丝编织而成。它能在电缆和线束周围形成一层柔韧的导电层，同时比许多传统的实心金属编织套管更轻薄。该套管专为信号布线、电子设备和空间受限的线束而设计，既能提供电磁干扰屏蔽，又能方便布线，并具有更柔软、更类似纺织品的触感。

  • 材料 :

    Tinned Copper Wire+Nylon Monofilament

  • 工作温度 :

    -40℃~ +125℃

  • 易燃 :

    Self-extinguishing

  • 标准色 :

    Tinned Copper

  • 认证 :

    Rohs,Reach

  • 最小起订量 :

    500 M

  • 为什么选择 MBS-CFW 铜箔编织套管？

    • 减轻屏蔽层的重量和体积

    基于箔材的导电细丝可制成轻质编织层，用于紧凑型电子组件和移动设备。

    • 保护精密信号线路

    这种柔性套管既能提供导电覆盖，又不会像厚重的金属丝编织层那样僵硬。

    • 穿过狭窄空间的路线

    可扩展结构能够适应密集设备中的弯曲和不断变化的捆扎轮廓。

    • 支持对EMC改进的改造

    套管可以安装在易于接近的电缆组件上，并连接到合适的接地系统。



    主要特点

    1. 导电铜箔丝

    提供轻质金属屏蔽结构。

    2. 低蓬松度编织结构

    适用于重量和布线空间受限的装配场合。

    3. 可扩展电缆接头

    适用于特定范围的电缆和线束直径。

    4. 灵活处理

    沿着弯曲的路径和移动或可维护的电缆组。

    5. 电磁干扰和射频干扰屏蔽支持

    正确端接后有助于控制辐射干扰。

    6. 电缆束整理

    将多根导线组合在一个导电保护层下。

    7. 应用特定定制

    可以查看直径、编织密度、纤维结构、长度和包装。



    技术数据

    材料镀锡铜箔和尼龙多丝
    建造可扩展轻质编织
    盾牌保障项目特定的编织覆盖
    标准外观金属铜色调
    工作温度-40℃~+125℃
    易燃自熄
    屏蔽效能≥75 dB (30 MHz-3GHz)，符合 GB/T 30142-2013 标准。
    标准色镀锡铜
    合规文件RoHS、REACH
    切削刀具剪刀

    规格
    零件编号
    平面宽度(W)
    扩展范围（毫米）
    包装
    长度
    （米/卷轴）
    英寸
    mm
    小型的）
    最大值（0）
    MBS-CFW-004-TC
    1/8”
    		437250
    MBS-CFW-006-TC
    1/4英寸
    		649200
    MBS-CFW-008-TC
    5/16英寸
    		8612150
    MBS-CFW-010-TC
    3/8”
    		10716150
    MBS-CFW-012-TC
    1/2”
    		12820150
    MBS-CFW-015-TC
    5/8”
    		151023100
    MBS-CFW-020-TC
    3/4”
    		20132850
    MBS-CFW-025-TC
    1”
    		25183250
    MBS-CFW-030-TC
    1-1/4英寸
    		30305050
    MBS-CFW-040-TC
    1-1/2”
    		40306025
    MBS-CFW-050-TC
    2”
    		50406025
    ● 注： 扩展范围描述的是几何性能，而非最佳连续工作点。选择接近最大扩展范围会增加编织网开口，减少表面覆盖率并缩短安装长度。

    典型应用
    电子仪器和测试设备
    保护低电平信号电缆，尽量减少增加的金属重量和刚度。
    通信和数据互连
    在空间受限的机箱内，为紧凑的信号束增加导电覆盖层。
    机器人和轻型自动化
    屏蔽移动控制和反馈线路，同时保持电缆的灵活性。
    航空航天和移动设备原型
    支持轻量化安全带的开发，但需经过项目特定的材料和合规性审查。
    医疗和实验室设备
    有助于将敏感信号线路与附近的电噪声源隔离；最终设备合规性仍需满足要求。

    如何选择

    首先确定电缆直径范围、最大允许重量和体积、所需的柔韧性、频率范围和目标组件性能。确认已安装的编织层覆盖范围、接地方式、连接器或外壳接口、弯曲次数和环境暴露情况。选择铜箔编织层主要是为了轻便灵活；对于需要高接地电流、极低电阻或最大机械强度的应用，MBS-TC 可能更合适。



    可提供定制服务

    尺寸和覆盖范围——编织层直径和密度与已安装的电缆束相匹配。

    丝材结构——可以评估箔丝类型和支撑纱线结构。

    切割长度和组件 - 项目长度和选定的端接准备可根据协议提供。

    标识和包装——标签、卷轴、袋子、套装和自有品牌包装均可定制。



    测试与合规性

    对于已确认的结构，可能提供 RoHS、REACH 或其他材料文件。屏蔽效能和电阻必须仅根据约定的方法和样品配置进行声明。本产品本身并不保证电缆组件适用于 EMC、航空航天、医疗或其他受监管用途。必须确认其与焊接、压接和环境暴露的兼容性。



    质量保证

    导电丝验证 - 检查箔丝的身份、外观和来料状况。

    编织质量控制——检查覆盖率、膨胀率、断丝情况和表面一致性。

    重量和尺寸检查 - 核实标称尺寸、长度和约定的质量参数。

    功能性放行检验——连续性或耐久性检查可以与最终标签和包装审核一起进行。



    常见问题解答

    01. 铜箔编织物与镀锡铜丝编织物有何不同？
    铜箔结构通常更轻便、更灵活；镀锡铜线编织通常用于牢固的连接、端接和高电流路径。
    02. 这个套管可以直接焊接吗？
    这取决于箔材-纤维结构和涂层。选择前请确认预期的端接工艺。
    03.扩建会降低屏蔽覆盖范围吗？
    是的。当编织物直径增大时，其覆盖角度和光学覆盖范围也会发生变化。



    索取样品或报价

      请提供电缆直径范围、安装覆盖目标、频率范围、接地方式、使用环境、成品长度和年用量。MJ FLEX 将审核屏蔽结构，并推荐样品或报价方案。
