铜箔EMI屏蔽分体式编织线套管

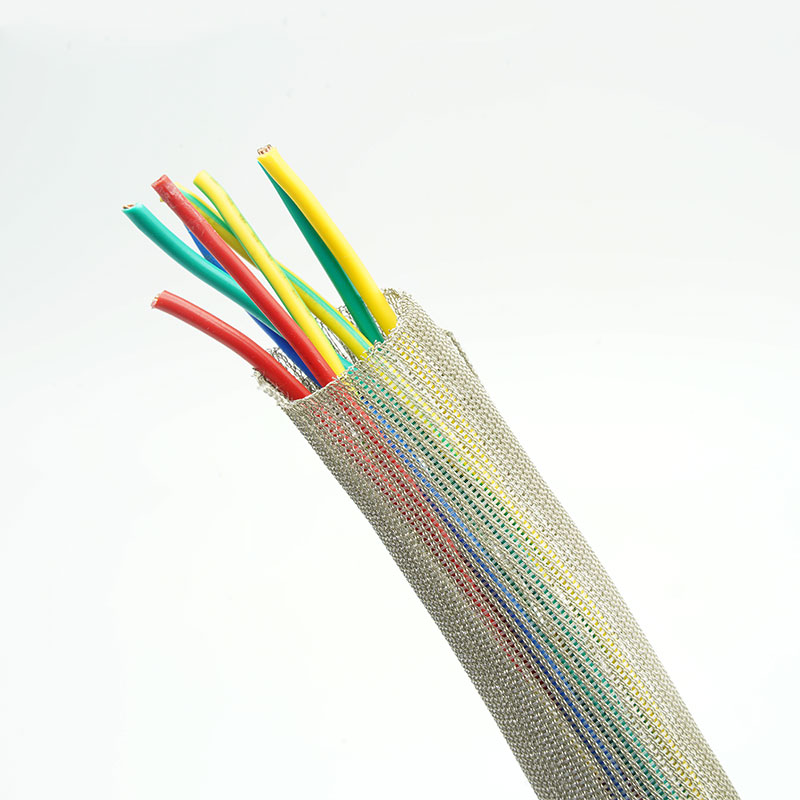

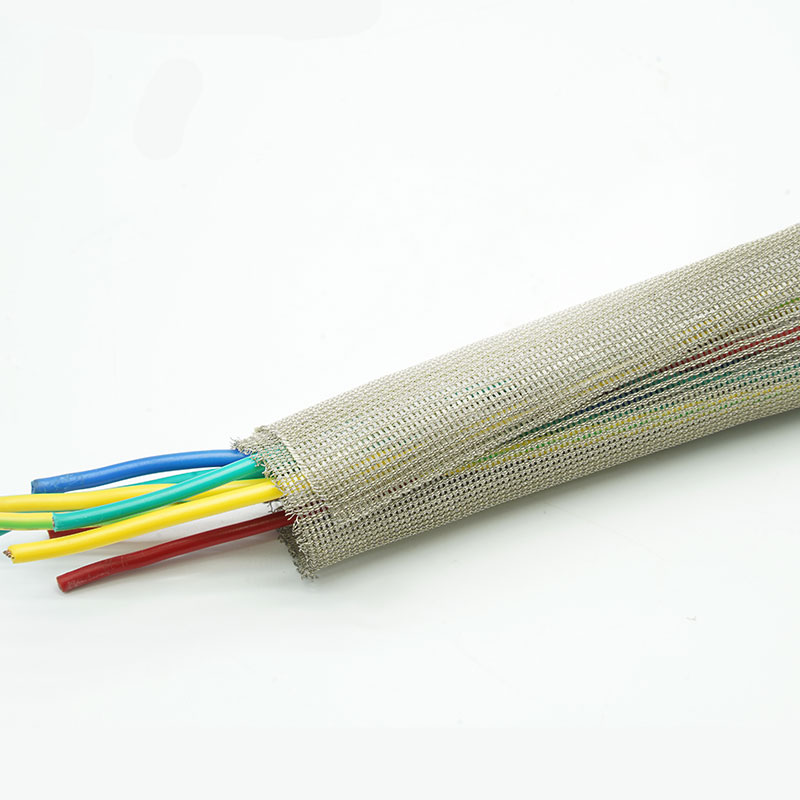

MJ FLEX MBS-CFW-S 是一款自闭合式分体屏蔽套管，采用导电铜箔丝编织而成。其侧入式设计无需拆卸连接器即可包裹已安装的电缆，轻质编织层可适应弯曲和线束形状的变化。该产品专为需要导电覆盖但重量和刚度低于传统实心金属编织层的可维护信号线束而设计。

  • 材料 :

    Tinned Copper Wire+Nylon Monofilament

  • 工作温度 :

    -40℃~ +125℃

  • 易燃 :

    Self-extinguishing

  • 标准色 :

    Silver

  • 认证 :

    Rohs,Reach

  • 最小起订量 :

    500 M

  • 为什么选择 MBS-CFW-S 自闭合屏蔽套管？

    • 给成品线束增加屏蔽层

    分体式结构安装在已接好的电缆、分支和连接器周围。

    • 减少额外重量和体积

    铜箔丝可为紧凑型组件提供轻质导电编织层。

    • 保持线路易于通行

    自闭合式重叠部分可以局部打开，以便进行检查、电缆添加和维修。

    • 保持灵活的路线规划

    编织物沿着弯曲的路径和不规则的束状结构延伸，没有刚性的金属导管。



    主要特点

    1. 导电铜箔丝

    在电缆束周围形成轻质屏蔽层。

    2. 自闭式分体结构

    支持侧面安装和自动环绕覆盖。

    3. 便于改造的设计

    无需拆卸连接器即可适配现有线束。

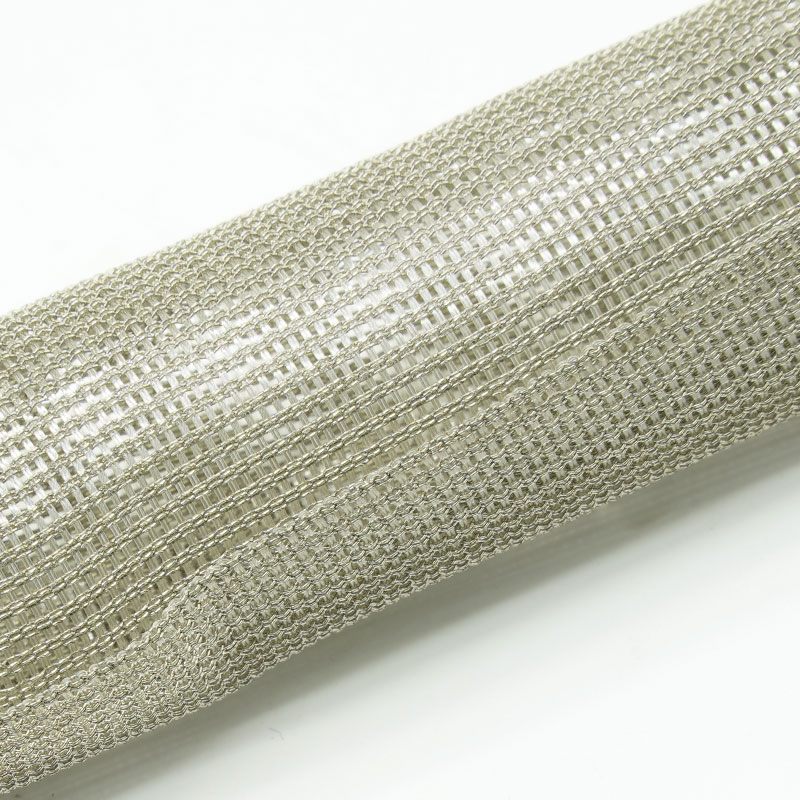

    4. 柔性编织结构

    能够适应弯曲和中等程度的束径变化。

    5. 电磁干扰和射频干扰屏蔽支持

    正确接地和端接后，有助于控制辐射干扰。

    6. 可达分支点

    允许在局部开口处设置电缆出口和进行维护。

    7. 自定义编织配置

    OEM项目可以审查尺寸、覆盖范围、重叠部分、长度和包装。



    技术数据

    材料镀锡铜箔和尼龙多丝
    建造自闭合式分股编织
    盾牌保障项目特定覆盖范围
    标准外观金属铜色调
    重叠≥35%
    工作温度-40℃~+125℃
    易燃自熄
    屏蔽效能≥75 dB (30 MHz-3GHz)，符合 GB/T 30142-2013 标准。
    标准色镀锡铜
    合规文件RoHS、REACH
    切削刀具剪刀
    供应格式卷材或切段

    规格
    零件编号
    ID
    （毫米）
    OD
    （毫米）
    展开宽度
    （毫米）
    包装
    长度
    （米/卷轴）
    MBS-CFW-006-TC-S
    		6±28±229±3100
    MBS-CFW-008-TC-S
    		8±210±240±5100
    MBS-CFW-010-TC-S
    		10±212±250±5100
    MBS-CFW-013-TC-S
    		13±213±263±5100
    MBS-CFW-016-TC-S
    		16±216±277±550
    MBS-CFW-019-TC-S
    		19±219±293±525
    MBS-CFW-025-TC-S
    		25±225±2122±525
    MBS-CFW-032-TC-S
    		32±232±2156±525
    MBS-CFW-038-TC-S
    		38±238±2185±525
    典型应用
    电子仪器
    保护低电平信号线路，尽量减少增加的屏蔽层重量和刚度。
    机器人与自动化
    将反馈和控制电缆缠绕在电机和驱动器附近，同时保持维修通道畅通。
    通信设备
    在拥挤的机柜中，为紧凑的数据和信号束增加导电覆盖。
    车辆电子系统
    在靠近电噪声源的辅助和通信线束周围加装屏蔽装置。
    医疗和实验室设备
    有助于将敏感信号电缆与附近的干扰隔离；仍需进行最终的设备电磁兼容性验证。

    如何选择

    提供最小和最大线束直径、所需重叠量、目标频率范围和预期接地方式。同时，需明确弯曲半径、弯曲次数、分支数量、连接器以及环境暴露情况。铜箔编织层主要因其轻便灵活而被选用；对于需要牢固连接路径、更低电阻或更高电流容量的应用，应根据 MBS-TC-S 标准进行评估。



    可提供定制服务

    标称尺寸和重叠 - 与实际捆绑范围和覆盖目标相匹配。

    编织密度和纤维结构 - 根据柔韧性、重量和屏蔽性能的优先考虑进行调整。

    切割长度和树枝准备 - 项目特定部件在图纸审核后提供。

    标识和包装——标签、卷轴、套件和OEM包装可根据协议提供。



    测试与合规性

    对于已确认的结构，可能提供 RoHS 和 REACH 文件。屏蔽效能、电阻、温度和弯曲寿命必须仅根据约定的测试方法和样品配置进行声明。最终的 EMC 合规性取决于完整的电缆组件，包括重叠部分、接缝、接地和端接。



    质量保证

    灯丝身份检查 - 验证铜箔灯丝的结构和进货状态。

    编织和重叠检查 - 监测覆盖一致性、断丝和自闭合行为。

    尺寸验证——检查标称尺寸、重叠部分和成品长度。

    功能性放行——连续性或耐受性检查可与最终标签和包装审核同时进行。

    常见问题解答

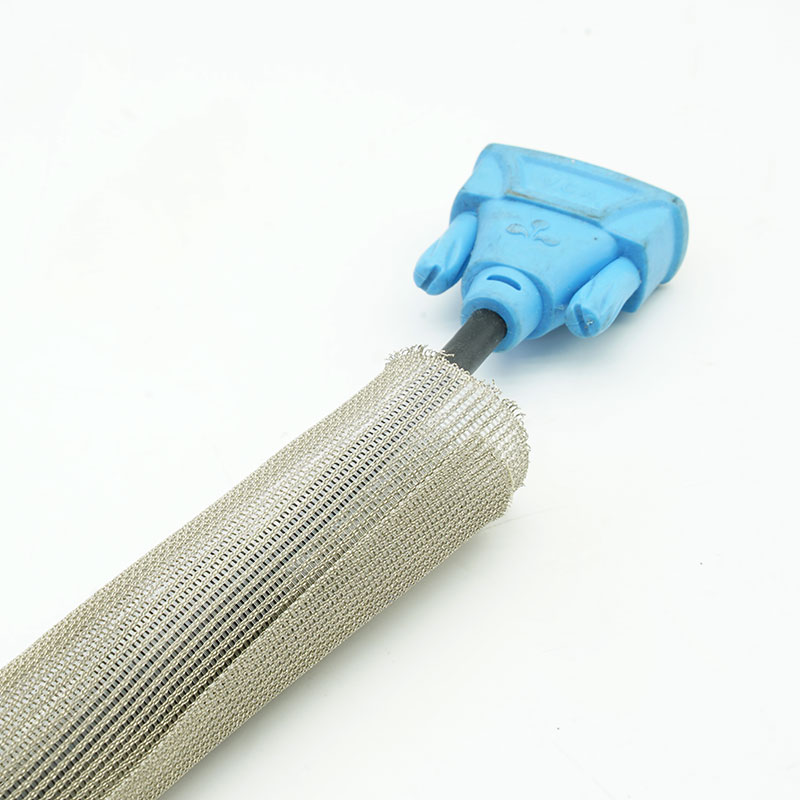

    01. 连接器安装好之后还能安装吗？
    是的。分体式设计从侧面包裹住现有的安全带。
    02. 重叠部分是否会影响屏蔽性能？
    是的。重叠不足或不一致会导致屏蔽层出现缝隙，尤其是在弯曲处和分支处。
    03.它可以用作接地带吗？
    它主要是一种轻质屏蔽层；当需要牢固的连接或电流路径时，请使用镀锡铜结构。



    索取样品或报价

    请提供电缆直径范围、目标频率范围、接地方式、安装环境、成品长度和数量。MJ FLEX 将审核您的方案，并推荐合适的样品或报价配置。
